Uma piscina em cobertura ou sobre laje é uma massa enorme de água e concreto. Cada metro de lâmina d’água pesa cerca de 1.000 kgf por m², sem contar o tanque e o revestimento.

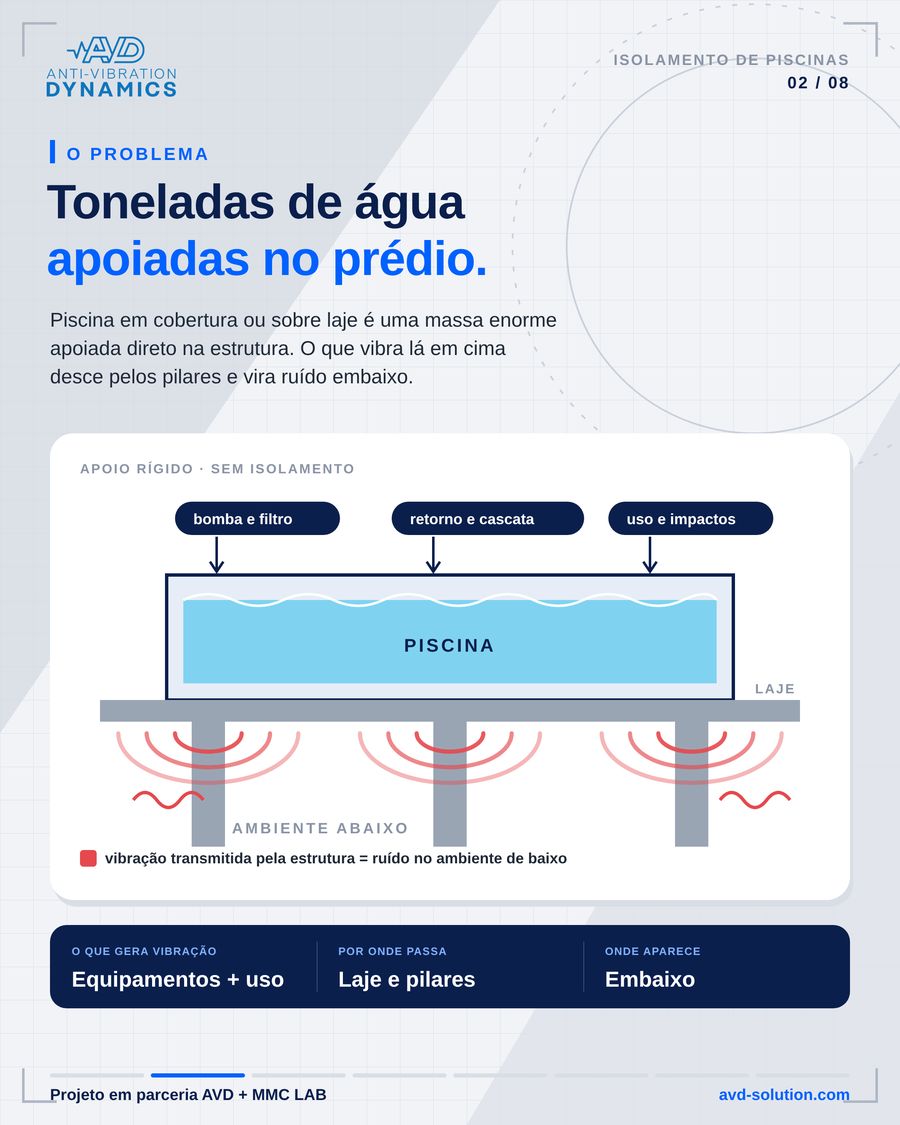

Quando essa massa está apoiada direto na estrutura, tudo o que vibra lá em cima — bomba, filtro, retorno de água, cascata e o próprio uso da piscina — desce pelos pilares e aparece como ruído e vibração nos apartamentos e áreas de baixo.

Depois da obra pronta, isso vira reclamação de morador, laudo e uma correção cara: para isolar, é preciso levantar o tanque.

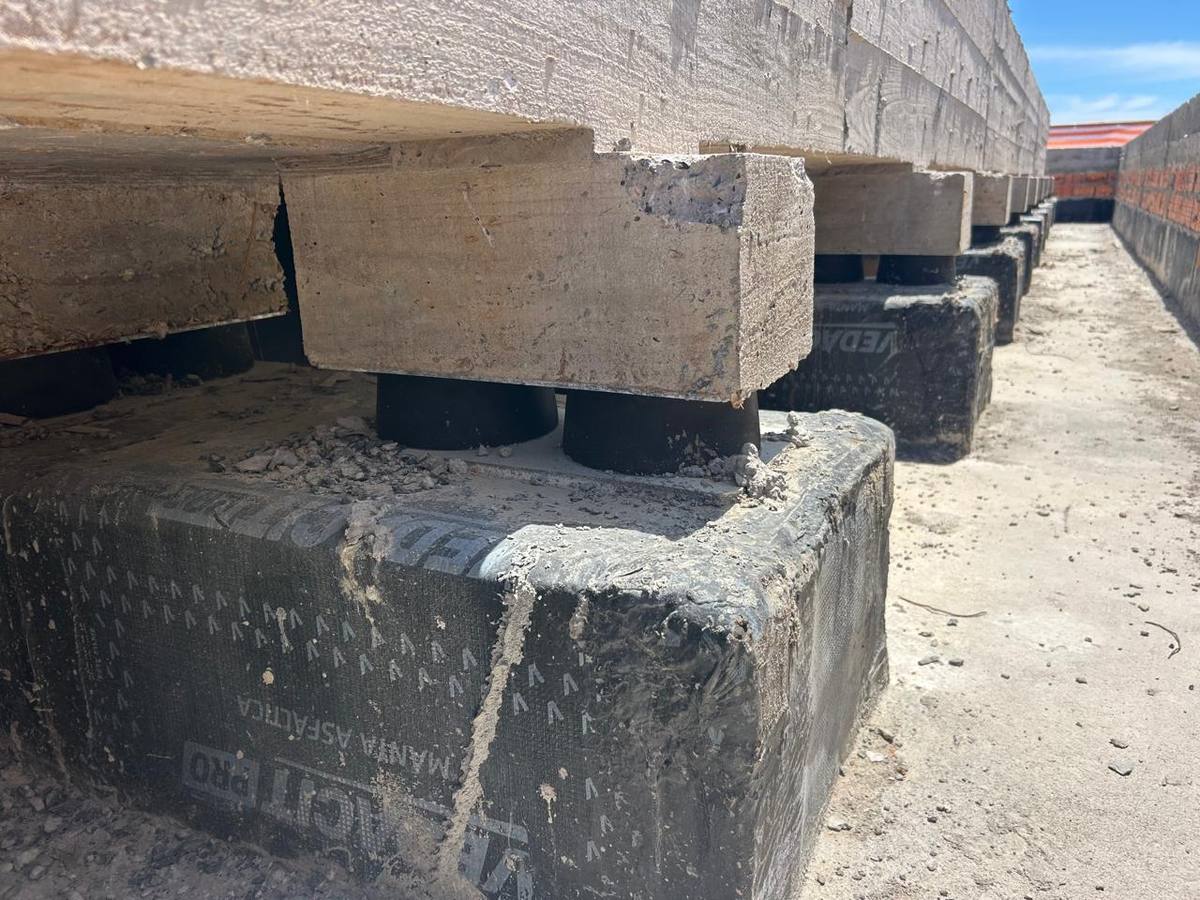

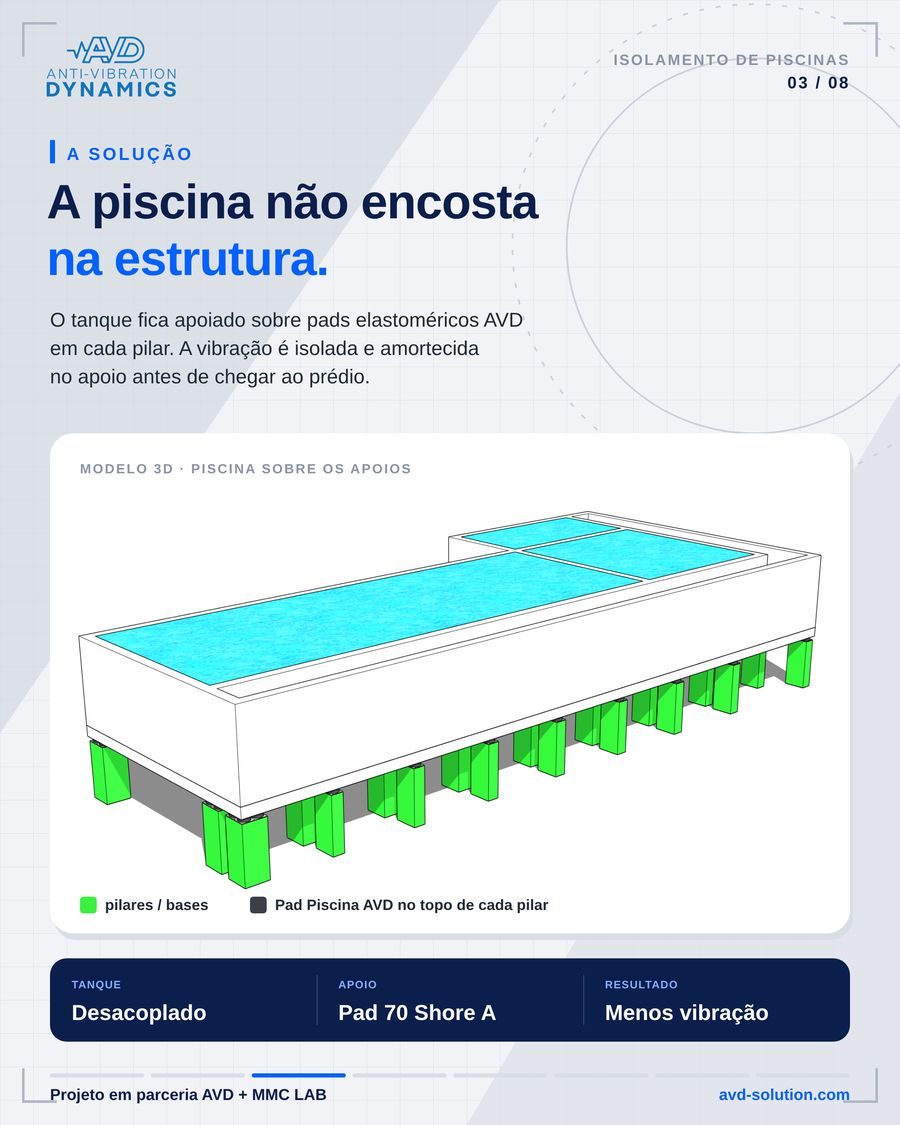

No Edifício Zephyr o tanque da piscina foi apoiado sobre Pad Piscina AVD, amortecedores elastoméricos instalados no topo de cada pilar. O tanque fica desacoplado da laje: a vibração é isolada e amortecida no apoio antes de chegar ao prédio.

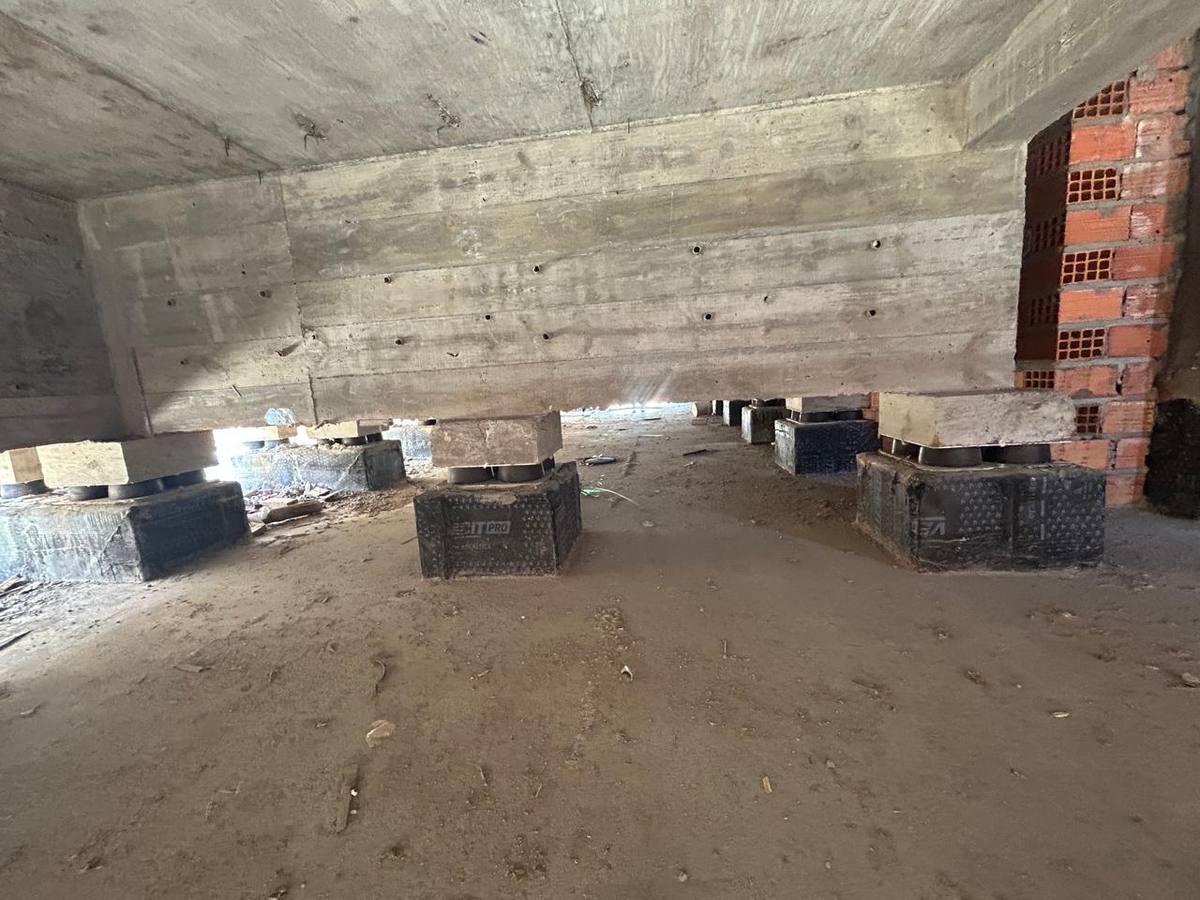

• Tanque apoiado somente sobre os pads, sem contato rígido com a estrutura
• Um apoio dimensionado para cada pilar, conforme a carga real daquele ponto
• Elastômero 70 Shore A, com chapas de aço para fixação e distribuição de carga
• Sistema definido junto com o projeto acústico da MMC LAB

O isolamento só funciona se cada pad trabalhar dentro da faixa de carga certa. Por isso o dimensionamento é feito ponto a ponto, a partir do projeto da piscina e da estrutura:

1. Cargas por pilar: levantamos o peso do tanque, da água, do revestimento e dos usuários e calculamos a reação em cada ponto de apoio (cada pilar sob a piscina).

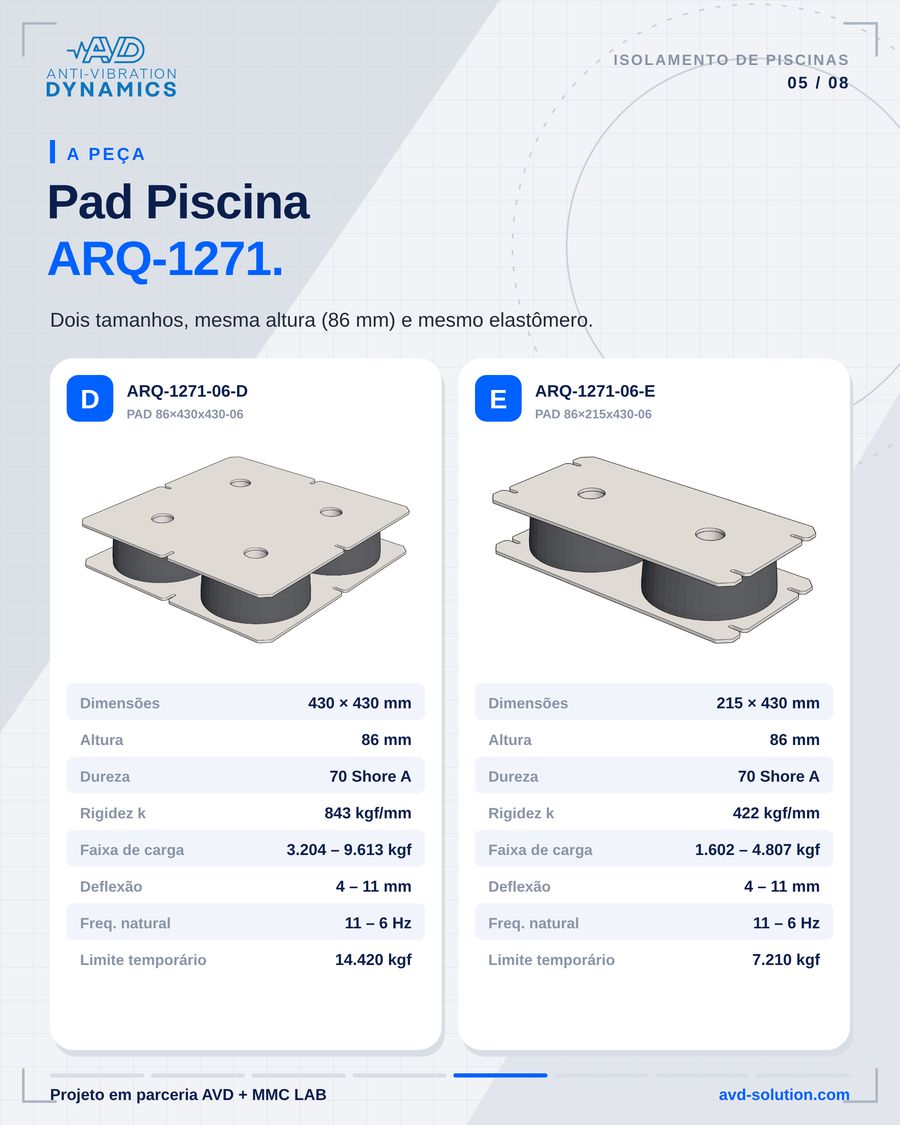

2. Escolha do pad: cada ponto recebe o modelo cuja faixa de carga cobre aquela reação — Pad D (430 × 430 mm) nos pontos mais carregados e Pad E (215 × 430 mm) nos menos carregados.
3. Deflexão e frequência: dentro da faixa de carga o elastômero deflete de 4 a 11 mm, levando o sistema a uma frequência natural de 6 a 11 Hz, bem abaixo das frequências de bombas e motores.
4. Verificação de isolamento: comparamos a frequência natural com a frequência dos equipamentos. Quanto maior essa relação, menor a vibração transmitida à estrutura.
5. Margem de segurança: cada pad tem carga limite temporária bem acima da carga de trabalho (14.420 kgf no D e 7.210 kgf no E), cobrindo situações de obra e enchimento.
6. Planta de locação: entregamos a planta com a posição e o modelo de cada apoio, para a obra instalar sem erro entre a base do pilar e o tanque.

Dois tamanhos, a mesma altura (86 mm) e o mesmo elastômero. Assim o tanque fica nivelado mesmo com apoios diferentes.

Outras faixas de carga e dimensões são desenvolvidas sob projeto.

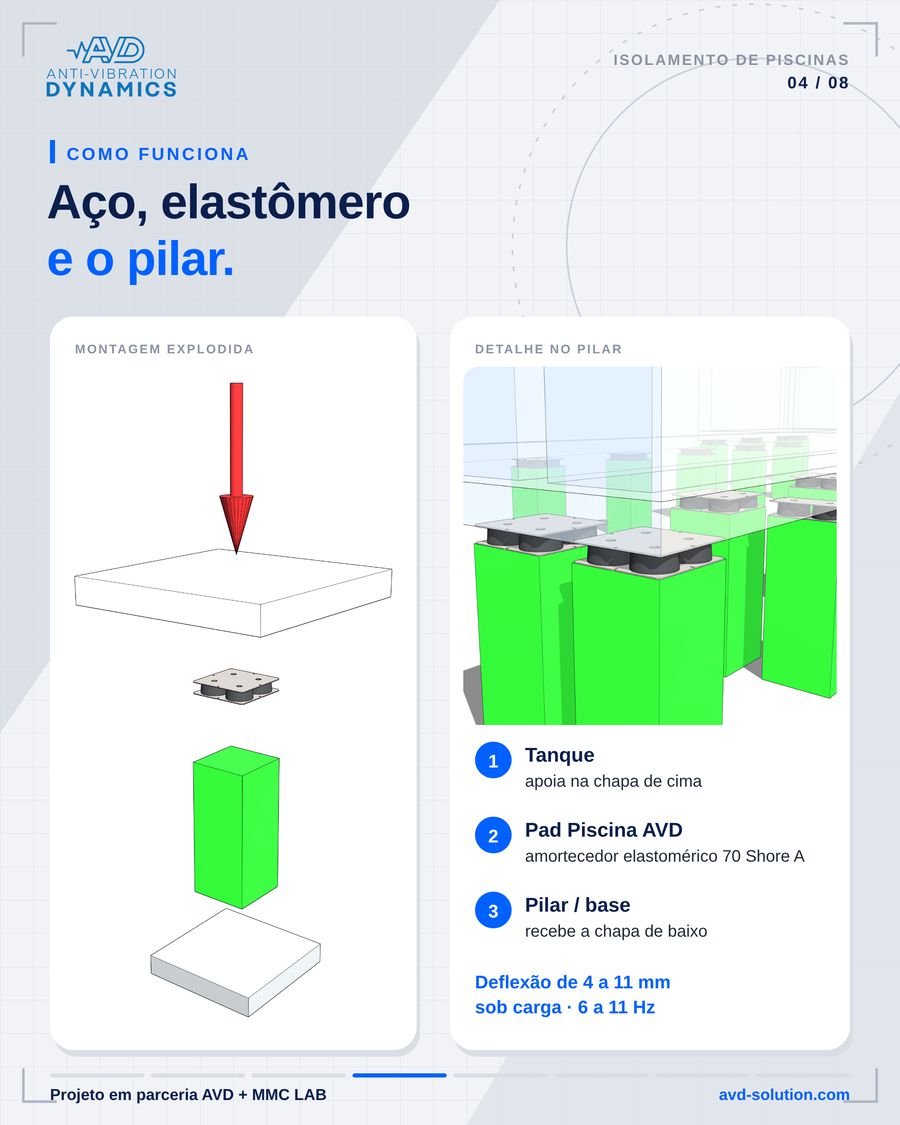

1. Tanque — apoia na chapa de aço superior do pad.

2. Pad Piscina AVD — amortecedor elastomérico 70 Shore A entre duas chapas de aço. É aqui que a vibração é isolada.

3. Pilar / base — recebe a chapa inferior e leva a carga para a estrutura, já sem a vibração do tanque.

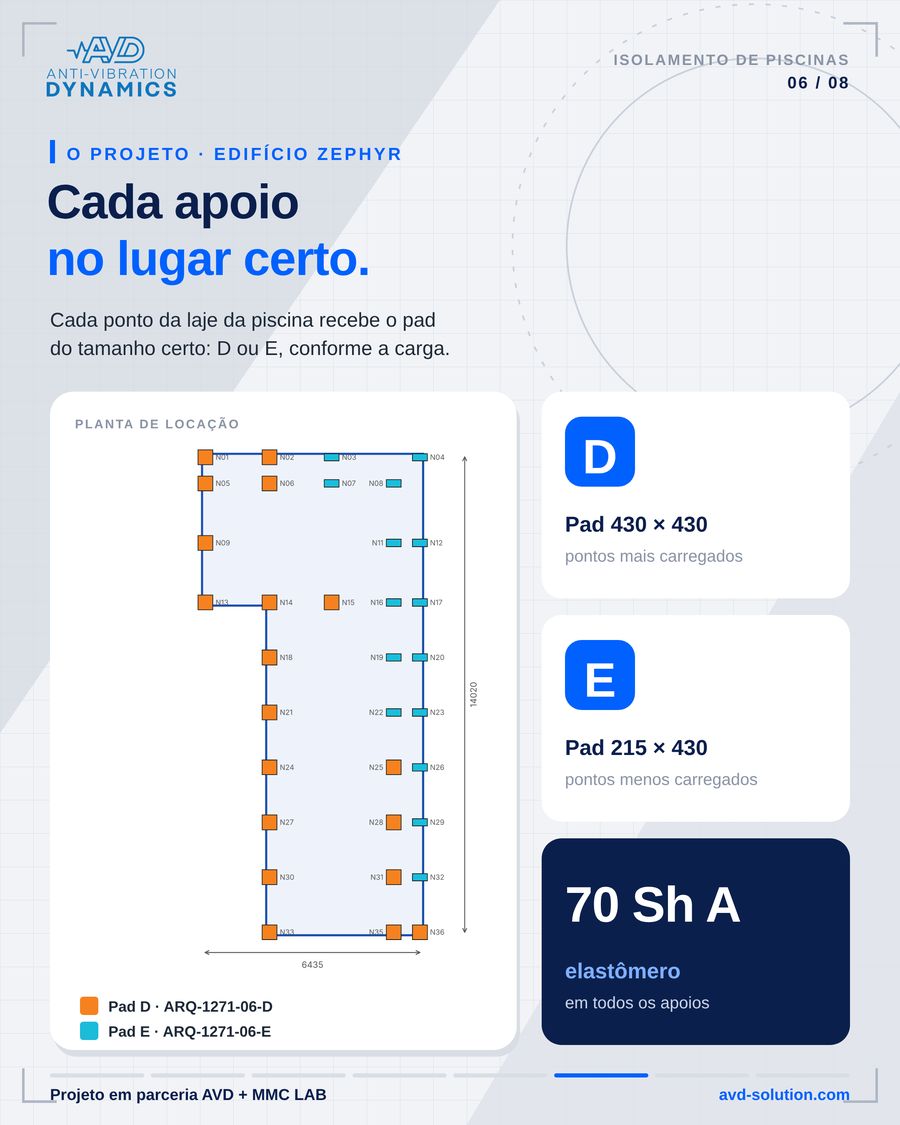

Na planta de locação do Zephyr, cada ponto da laje recebeu o pad do tamanho certo para a sua carga: D nos pontos mais carregados e E nos menos carregados.

Os pads entram na fase de estrutura, entre a base e o tanque. Depois da piscina pronta, isso vira obra pesada.
