ACADEMIAS EM FASE DE CONSTRUÇÃO
Para construtoras em fase de projeto ou obra, o AV-FLOOR PH40 PRO foi desenvolvido para reduzir a transmissão de vibração em academias, áreas fitness e espaços com impacto, ocupando pouca altura e com excelente relação custo-benefício.
Em academias instaladas em edifícios residenciais, o impacto de pesos, equipamentos e treinos funcionais pode gerar vibração transmitida pela estrutura do prédio.
Isso pode causar reclamações, retrabalho após a entrega da obra e necessidade de soluções corretivas mais caras.
Pontos principais:
- Vibração de baixa frequência é difícil de tratar depois da obra pronta.
- Piso emborrachado sozinho não resolve o problema estrutural.
- Quanto antes a solução for prevista no projeto, menor o custo e melhor o resultado.
- A fase de obra é o melhor momento para integrar o sistema ao piso.
ESPECIFICAÇÃO TÉCNICA

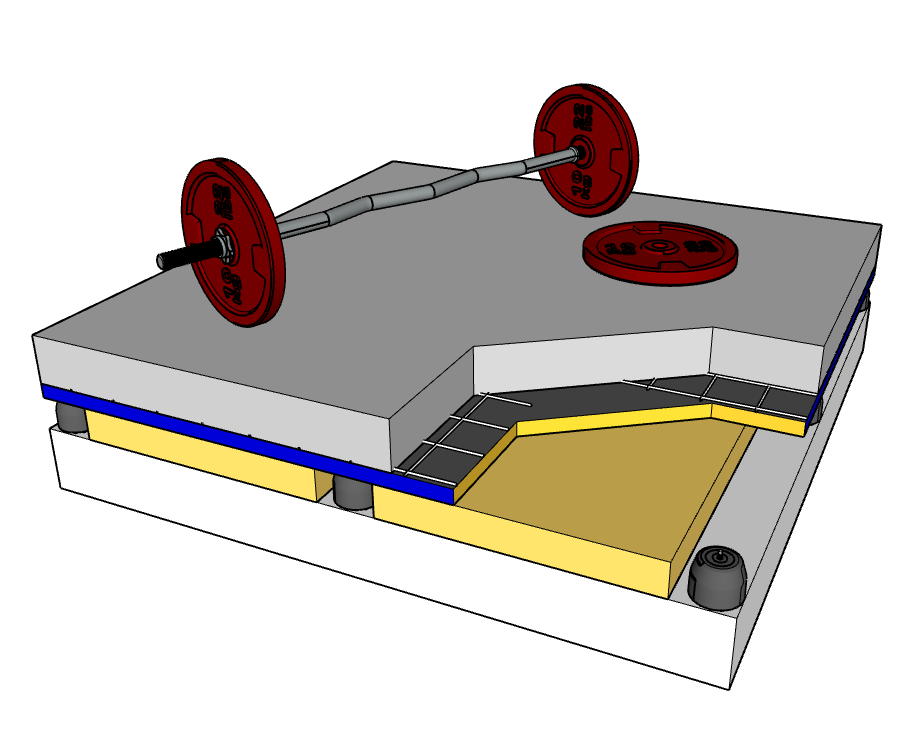

Utilizar amortecedor AVD modelo AV-FLOOR-PH40-PRO, composto por elastômero com dureza de 45 Shore A.
O posicionamento das peças deve ser alinhado com o fabricante, mas em média vão de 7-8 peças por m². As peças podem ser posicionadas a cada 40 cm no chão ou parafusadas no compensado plastificado.
É fundamental a utilização de lã de pet ou rocha ou de vidro de 50 mm, caso contrário haverá uma redução de isolamento de 8-10 dB.
Para instalar as peças o piso deve estar limpo e nivelado, e caso não esteja prever 2 cm de nivelamento para que as peças fiquem bem apoiadas.
O isolamento de ruído de impacto dessa solução ficará entre 37 e 40 dB.
Recomendamos utilizar esse tipo de solução em academias e até mesmo áreas externas, neste último caso aconselha-se utilizar 2 a 3 camadas de placa cimentícia ao invés do madeirite plastificado.

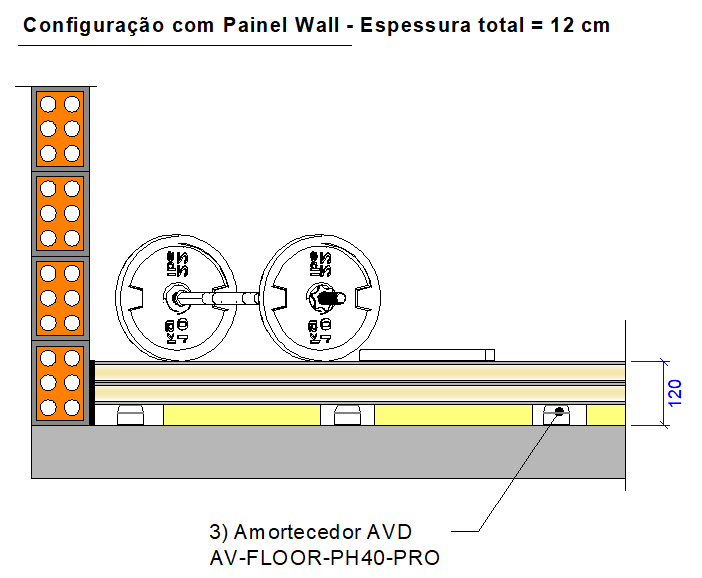

Configuração com Painel Wall
Na configuração com Painel Wall, indicada principalmente para obras existentes e situações de retrofit, o sistema é composto por duas camadas de painéis Wall de 40 mm, sistemas sobre os amortecedores AVD AV-FLOOR-PH40-PRO , formando um conjunto desacoplado da laje estrutural, com espessura total aproximada de 12 cm. Os painéis devem ser instalados com as emendas desencontradas entre as camadas, garantindo melhor distribuição de carga, maior prejuízo do conjunto e evitando caminhos preferenciais de transmissão de vibração.
É fundamental que o sistema não encoste em paredes, pilares ou elementos estruturais, mantendo sempre uma folga perimetral, a qual deve ser preenchida com lã de PET ou lã de rocha de 25 mm, evitando pontes acústicas. Sobre os painéis é aplicado o piso emborrachado, responsável pela proteção superficial e conforto ao usuário, enquanto o isolamento eficaz de vibração é garantido pelo conjunto painel + lã + amortecedores. O detalhamento correto dessas interfaces é essencial para garantir o desempenho do sistema, especialmente em aplicações com quedas de peso e excitações de baixa frequência.
Especificação para o projetista

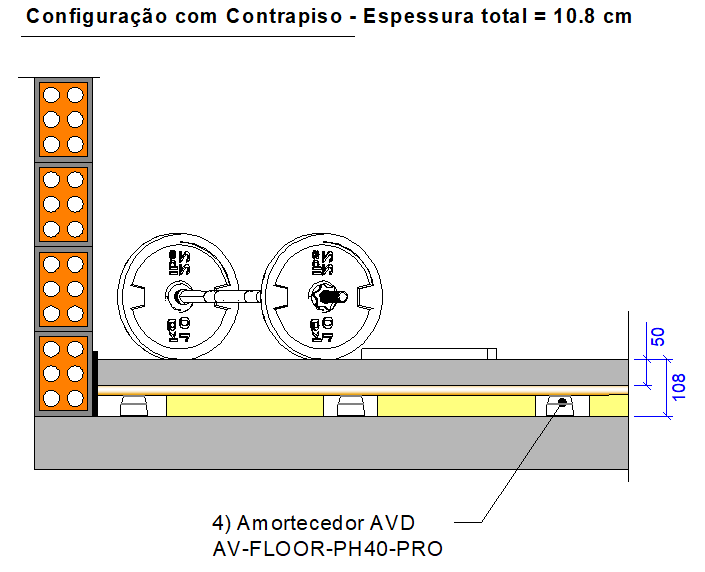

Descrição da solução – Configuração com Contrapiso (fase de obra)
Na configuração com contrapiso, indicada para aplicações em fase de obra, o sistema de isolamento com o AV-FLOOR-PH40-PRO é integrado diretamente à estrutura do piso, resultando em uma solução mais compacta e economicamente vantajosa, com espessura total aproximada de 10,8 cm. Os amortecedores AVD são posicionados sobre a laje estrutural e trabalham em conjunto com uma camada resiliente de lã de PET ou lã de rocha, responsáveis pela desacoplagem estrutural e controle das vibrações de baixa frequência geradas por quedas de peso e impactos intensos típicos de academias.
Sobre os amortecedores é instalado um madeirite plastificado preto de 18 mm, que deve ser integralmente coberto com lona antes da execução do contrapiso, evitando a penetração de argamassa no sistema. O conjunto recebe então um contrapiso armado com malha de aço, com espessura entre 40 e 50 mm, garantindo distribuição de cargas, deficiência estrutural e durabilidade. O acabamento final pode ser feito com piso emborrachado de 15 mm, responsável pela proteção superficial e conforto ao usuário, enquanto o desempenho vibratório é garantido pelo sistema desacoplado abaixo.
Isolamento Acústico

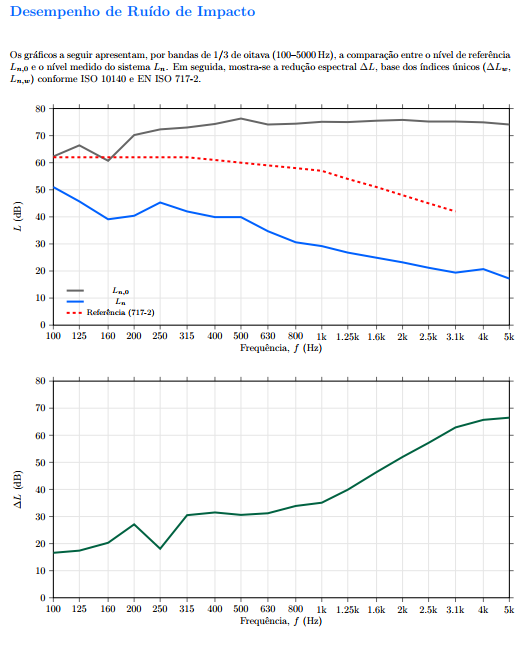

Com base em ensaios realizados com peças de geometria, material e faixa de rigidez semelhantes, o desempenho de isolamento acústico do AV-FLOOR-PH40-PRO situa-se, de forma conservadora, por volta de 40 dB. Esse resultado foi obtido a partir da análise do comportamento em frequência de soluções já testadas, considerando principalmente o regime de excitação típico de academias, com impactos repetitivos e elevada participação de baixas frequências.
É importante destacar que esse valor representa uma ordem de grandeza realista de desempenho, compatível com sistemas devidamente dimensionados e corretamente instalados. O isolamento final pode variar em função de fatores como massa do sistema superior, espaçamento entre amortecedores, regularidade da base, execução da obra e condições de contorno, sendo o resultado apresentado uma referência técnica fundamentada em testes práticos e experiência acumulada com soluções similares já implantadas em campo.
