Configurações do ISOFLEX-S-530

O ISOFLEX-S-530 é o amortecedor para forro acústico da AVD. Ele sustenta o forro de drywall sem ligação rígida com a laje. A vibração e o ruído da estrutura não passam para o forro. Há duas faixas de carga e seis formas de fixação, para cada tipo de laje e altura de entreforro.

4,6 a 19,7 kgfcarga por peça (-01 e -02)
5,3 Hzfrequência natural na carga máx.
6formas de fixação
F530perfil do forro
Dimensionar no WhatsApp PDF e DWG Calcular na AVD-CALC
Forro acústico com pendurais ISOFLEX-S-530 e lã

Forro de drywall com pendurais ISOFLEX-S-530 e lã no entreforro.

Escolha a configuração

Cada configuração existe nas duas faixas de carga: ISOFLEX-S-530-01 (4,6 a 13,3 kgf por peça) e ISOFLEX-S-530-02 (8,0 a 19,7 kgf por peça). A diferença entre as letras está na fixação na estrutura e na altura disponível no entreforro.

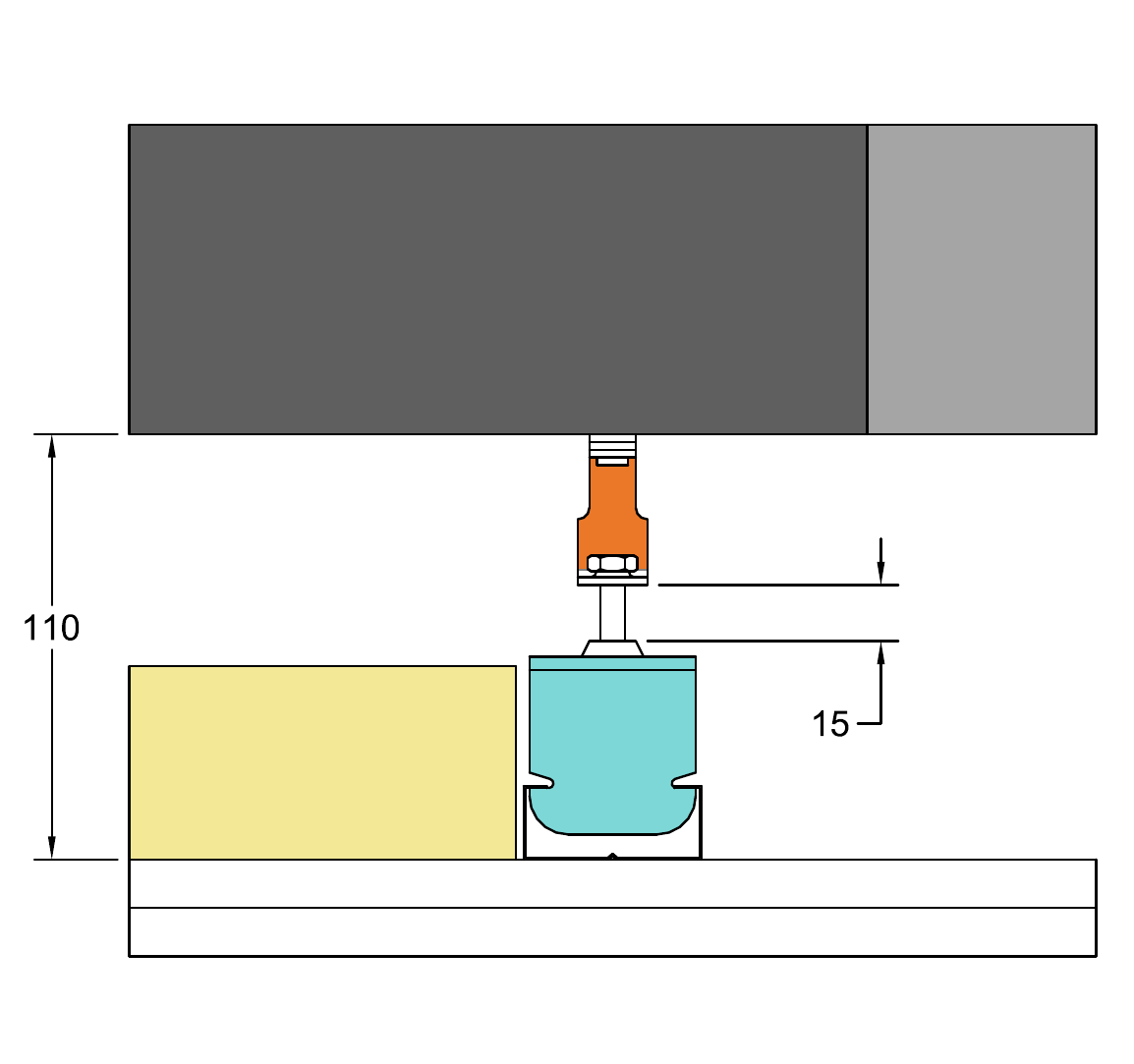

Corte do forro com ISOFLEX-S-530, versão B: finca pino

B · Finca pino

Fixação com finca pino direto na laje de concreto.

Cota do desenho: 110 mm

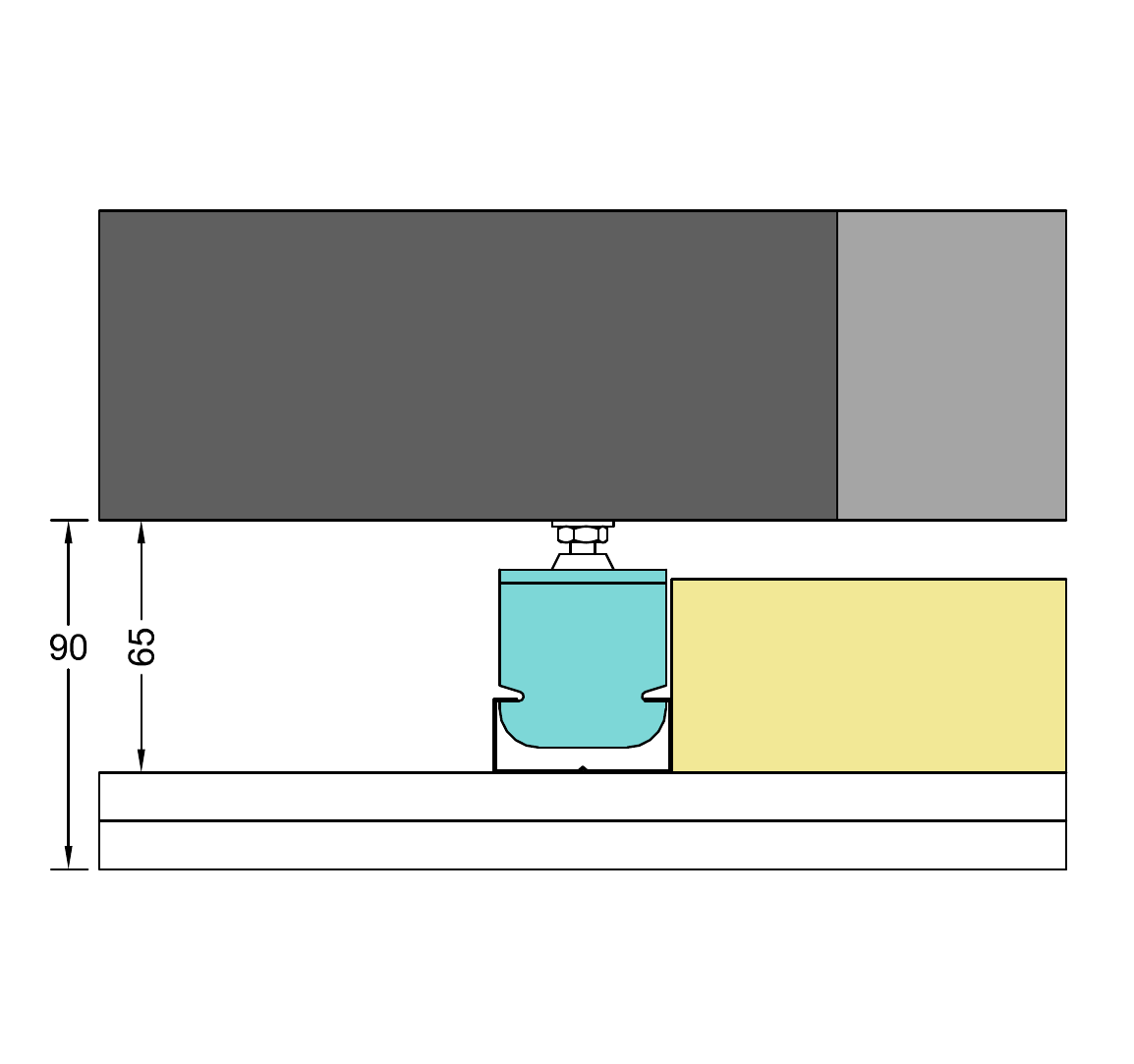

Corte do forro com ISOFLEX-S-530, versão C: chumbador

C · Chumbador

Fixação com chumbador na laje. Ideal para forros mais compactos.

Cota do desenho: 90 mm

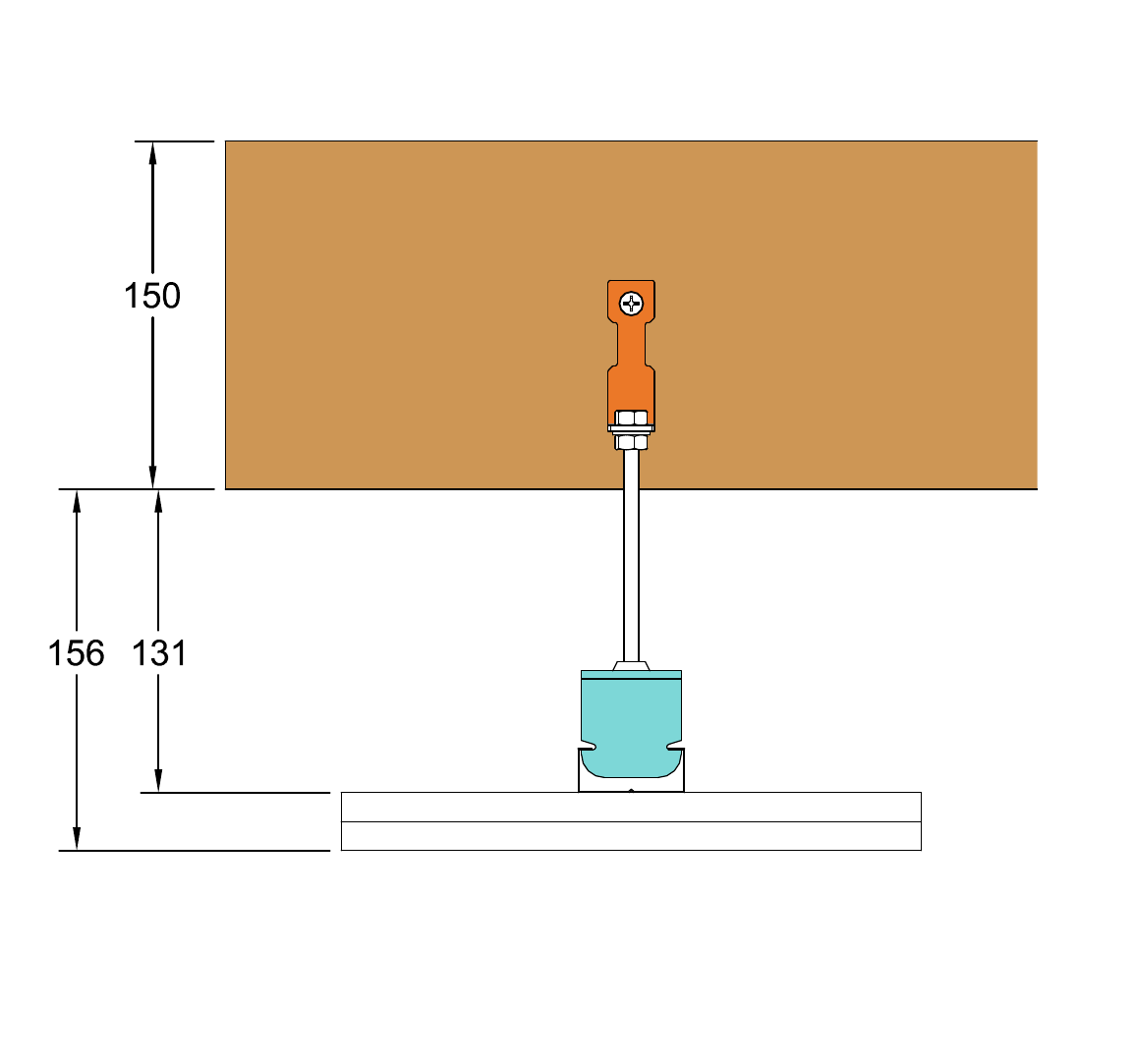

Corte do forro com ISOFLEX-S-530, versão D: madeira

D · Madeira

Fixação em viga ou estrutura de madeira.

Cota do desenho: 156 mm

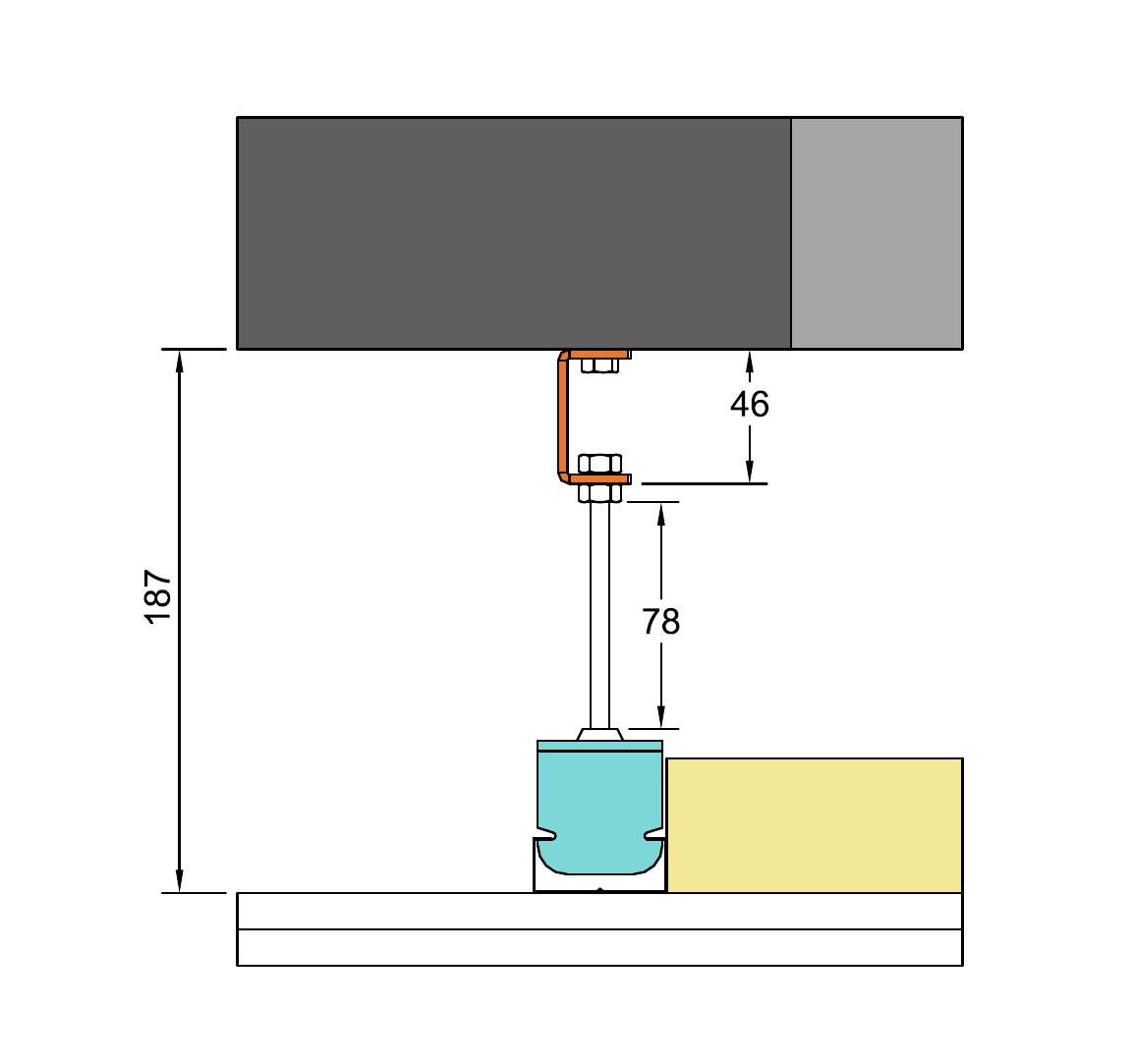

Corte do forro com ISOFLEX-S-530, versão F: barra roscada + suporte c

F · Barra roscada + suporte C

Barra roscada com suporte em C, fixado com chumbador na laje.

Cota do desenho: 187 mm

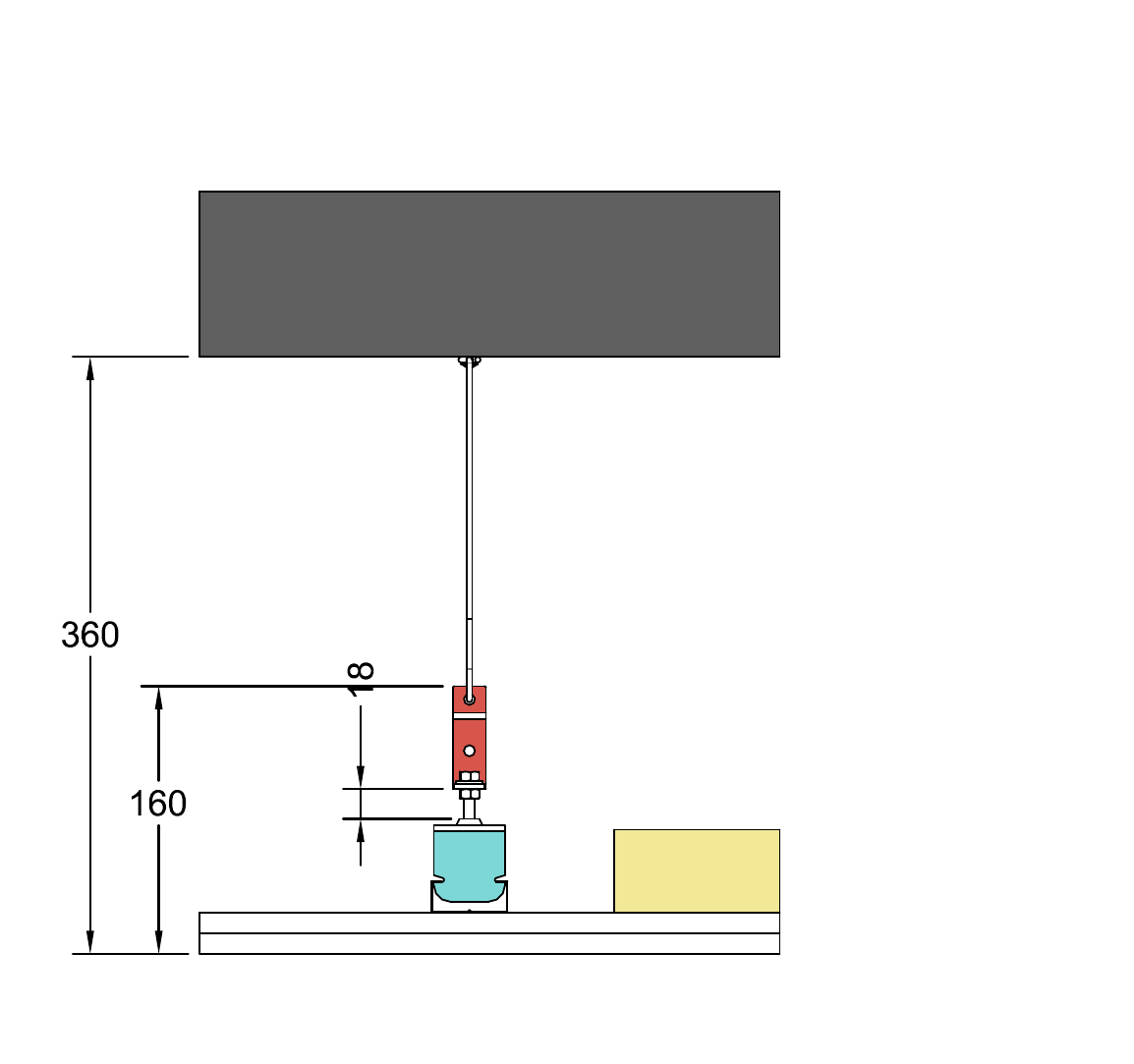

Corte do forro com ISOFLEX-S-530, versão M: chapa em l + arame

M · Chapa em L + arame

Chapa em L para fixação com arame. O arame não está incluso.

Cota do desenho: 360 mm

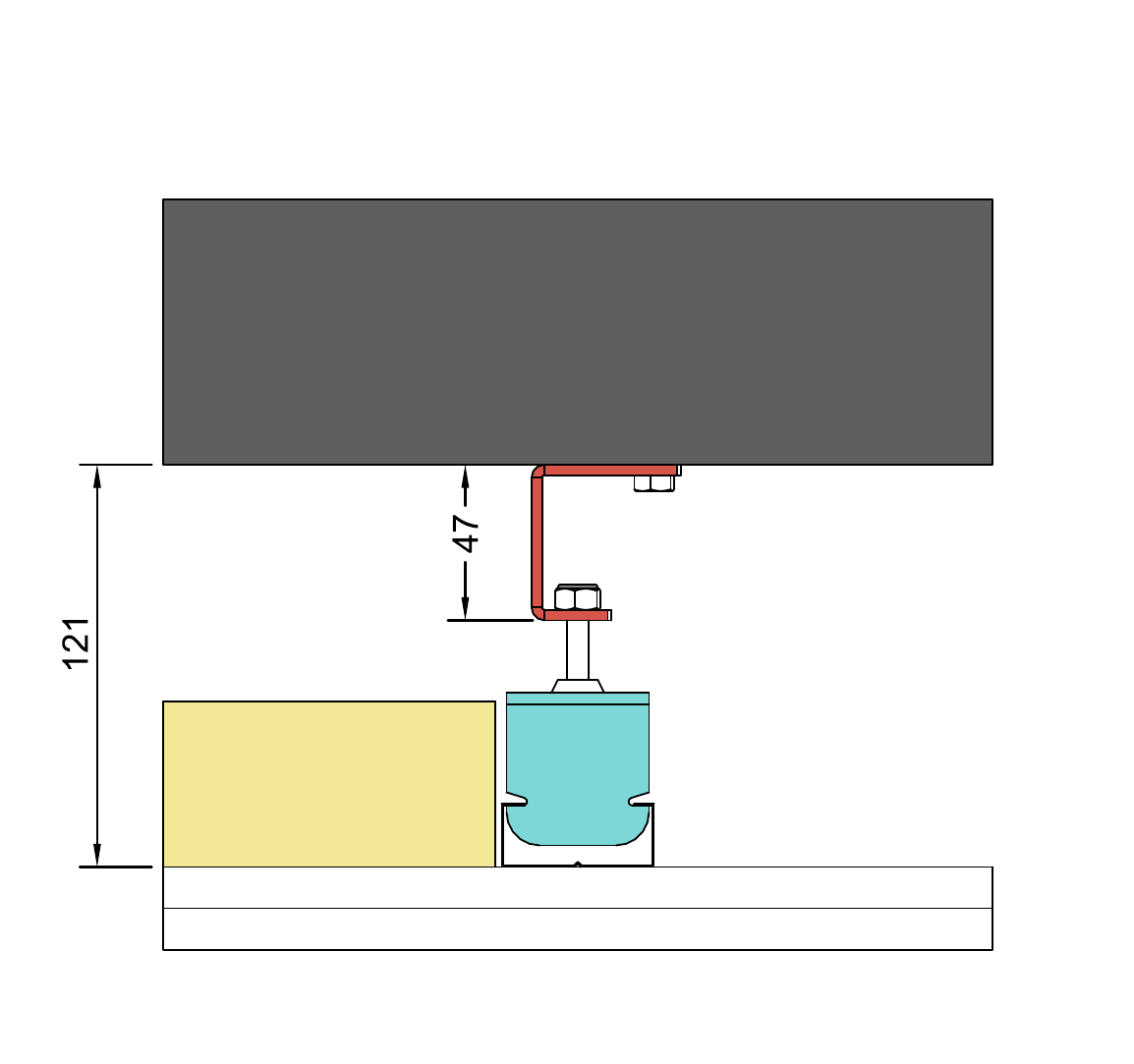

Corte do forro com ISOFLEX-S-530, versão N: chapa em c alongada

N · Chapa em C alongada

Chapa em C alongada para fixação com parafuso e bucha.

Cota do desenho: 121 mm

Cotas em milímetros, só como referência. Para calcular a quantidade de peças do seu forro, use a AVD-CALC ou fale com a AVD.

Especificação técnica

ParâmetroISOFLEX-S-530-01ISOFLEX-S-530-02
CódigoARQ-1050-01ARQ-1050-02
Rigidez (k)1,50 kgf/mm2,60 kgf/mm
Carga mínima4,6 kgf · 3,1 mm · 9,0 Hz8,0 kgf · 3,1 mm · 9,0 Hz
Carga máxima13,3 kgf · 8,9 mm · 5,3 Hz19,7 kgf · 7,6 mm · 5,7 Hz
Carga limite17,1 kgf25,3 kgf

Em cada linha: carga por peça · deflexão · frequência natural. Quanto maior a carga na peça, mais baixa a frequência natural e melhor o isolamento.

Perfil e espaçamento

  • Perfil do forro F530
  • Espaçamento entre peças 60 × 60, 60 × 80 ou até 60 × 120 cm
  • Placa Performa em 2 camadas 60 × 60 cm (em alguns casos, até 60 × 40 cm)

Quantas peças usar

A quantidade de peças depende do peso do forro e do espaçamento. Calcule na AVD-CALC ou envie o projeto para a AVD.

Abrir a AVD-CALC

Texto para memorial descritivo

Copie e cole na especificação do projeto.

Forro suspenso por isoladores AVD modelo ISOFLEX-S-530-01 (cód. ARQ-1050-01, 4,6 a 13,3 kgf por peça) ou ISOFLEX-S-530-02 (cód. ARQ-1050-02, 8,0 a 19,7 kgf por peça), frequência natural de 9,0 a 5,3 Hz, compatíveis com perfil F530. Configuração de fixação e espaçamento entre peças conforme projeto AVD. Fabricante: AVD – Anti Vibration Dynamics.

Envie o projeto do forro para a AVD dimensionar

Envie a área, o tipo de laje, a altura do entreforro e o peso do forro. Segunda a quinta, das 7h às 17h. Sexta, das 7h às 16h.
