Configurações do ISOFLEX-SLIM

Para quando se pode perder pouco pé-direito

O ISOFLEX-SLIM é o amortecedor da AVD para forro acústico compacto. Ele fica preso na laje e sustenta o perfil F530 sem ligação rígida. O forro completo fica com 71 mm, da laje até o gesso. É indicado para apartamentos, retrofit e ambientes com pé-direito baixo.

4,4 a 23 kgfcarga por peça (-01 e -02)
6,6 Hzfrequência natural na carga máx.
71 mmforro completo (versão C)
F530perfil do forro
Dimensionar no WhatsApp PDF e DWG Calcular na AVD-CALC

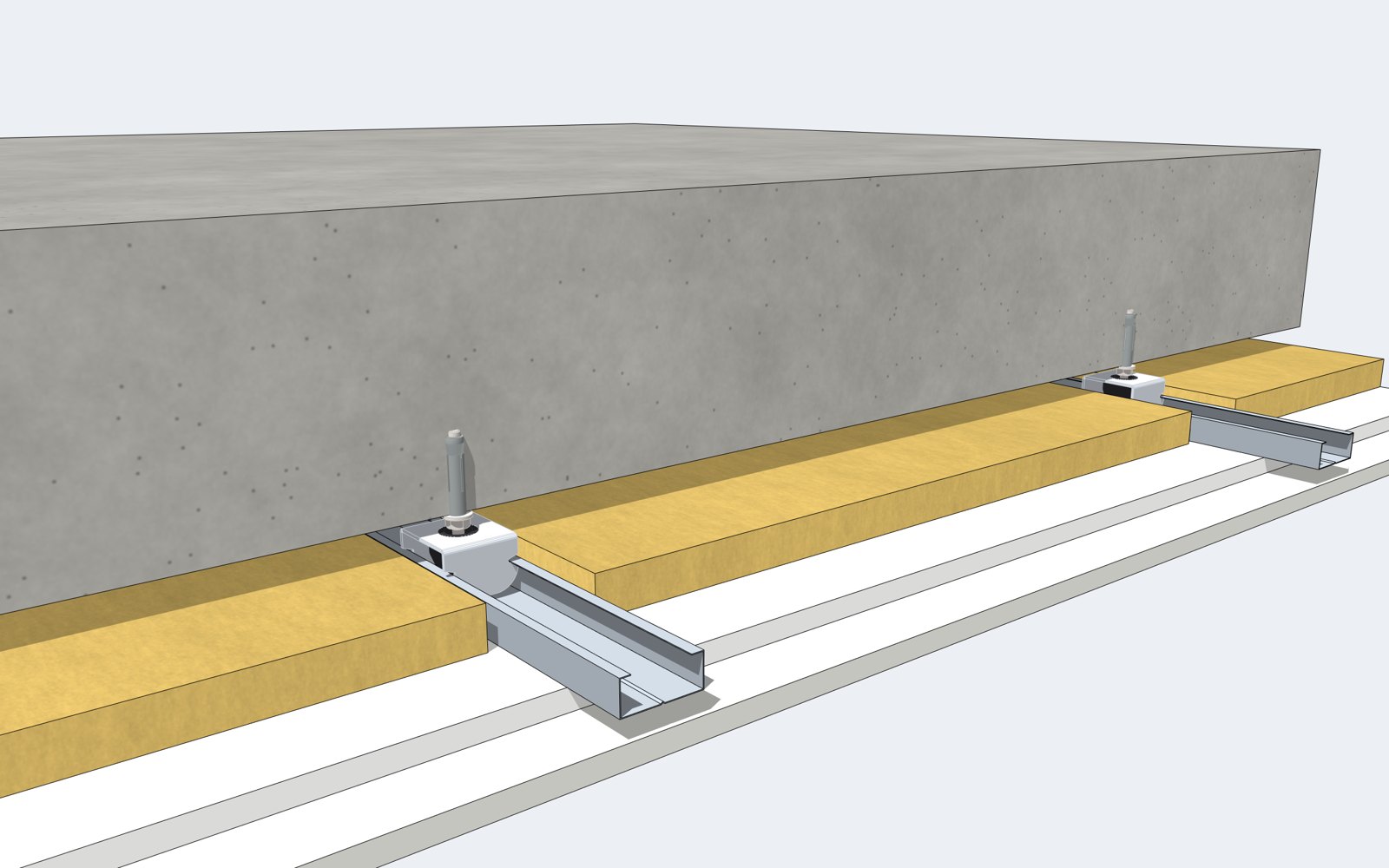

Forro acústico com ISOFLEX-SLIM preso na laje, perfil F530, lã e duas placas de gesso

Forro em corte: laje, ISOFLEX-SLIM com chumbador, perfil F530, lã e 2 placas de gesso.

Escolha a configuração

Estas configurações são para o caso em que se perde pouco espaço: o forro fica colado à laje, com 71 mm nas versões A e C. Quando há um pouco mais de altura, use a B (120 mm) ou a N (127 mm). Cada configuração existe nas duas faixas de carga: ISOFLEX-SLIM-01 (4,4 a 16,8 kgf por peça) e ISOFLEX-SLIM-02 (7,8 a 23 kgf por peça).

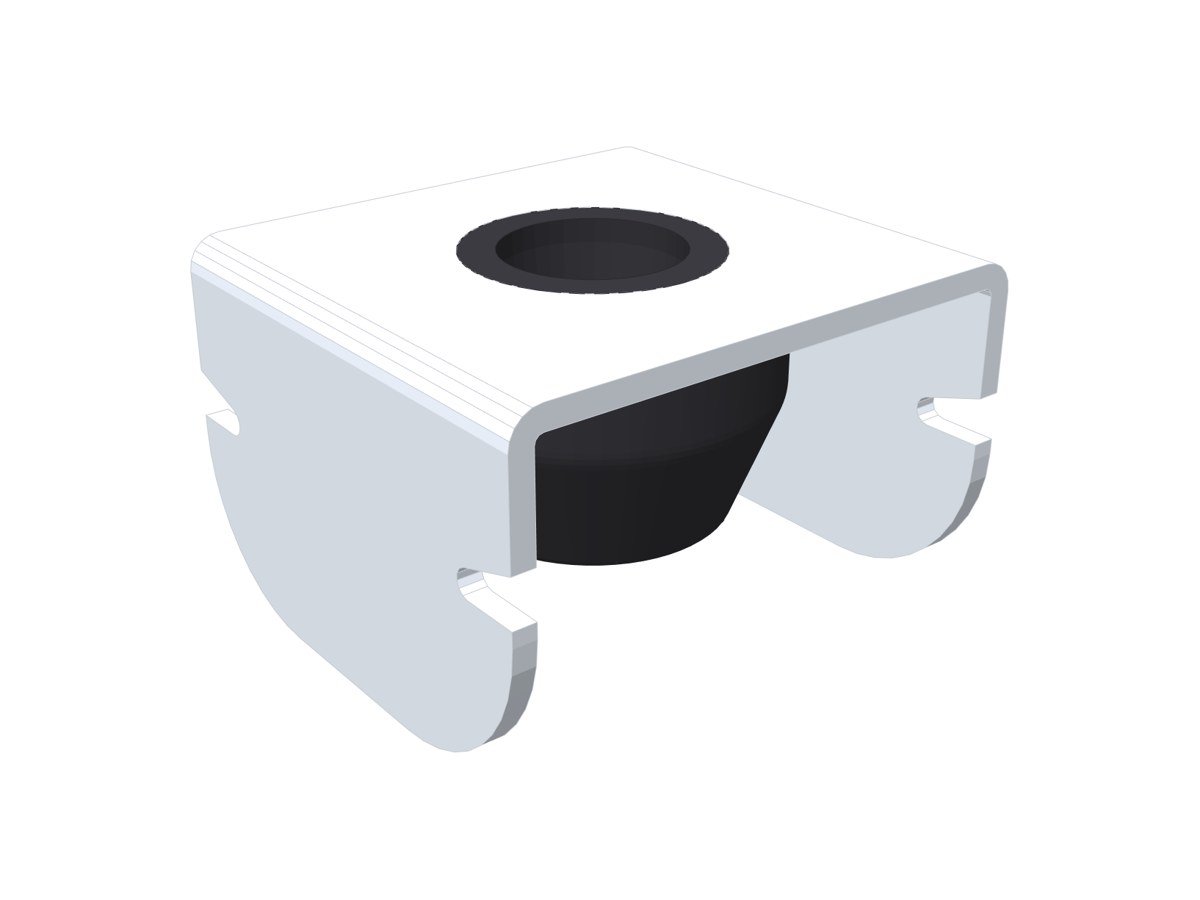

Peça ISOFLEX-SLIM sem acessório

A · Configuração simples (sem acessório)

Peça com furo de 7 mm para a fixação na laje.

Cota do desenho: 71 mm

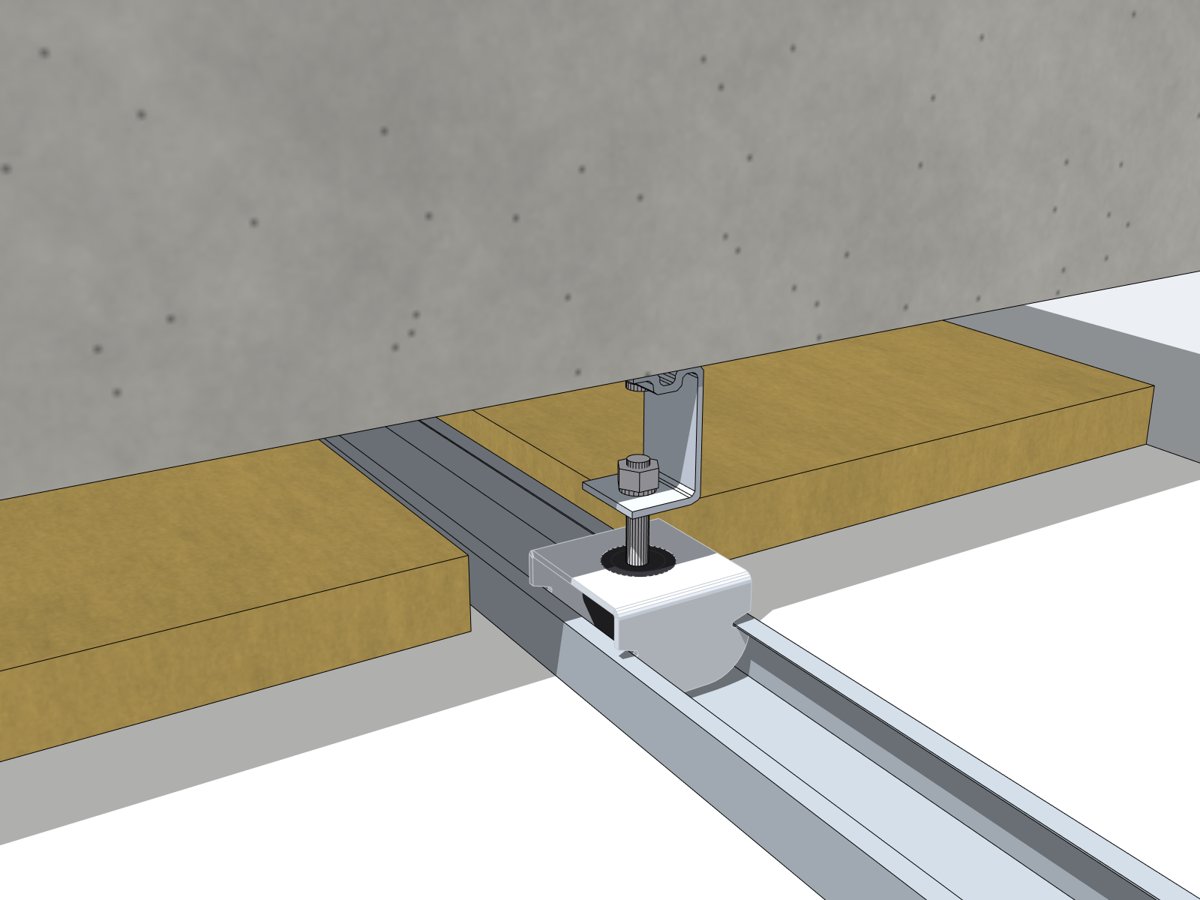

ISOFLEX-SLIM com chapa de suporte presa na laje por finca pino

B · Finca pino + chapa de suporte

Chapa de suporte presa na laje com finca pino e parafuso de 1/4" até o isolador.

Cota do desenho: 120 mm

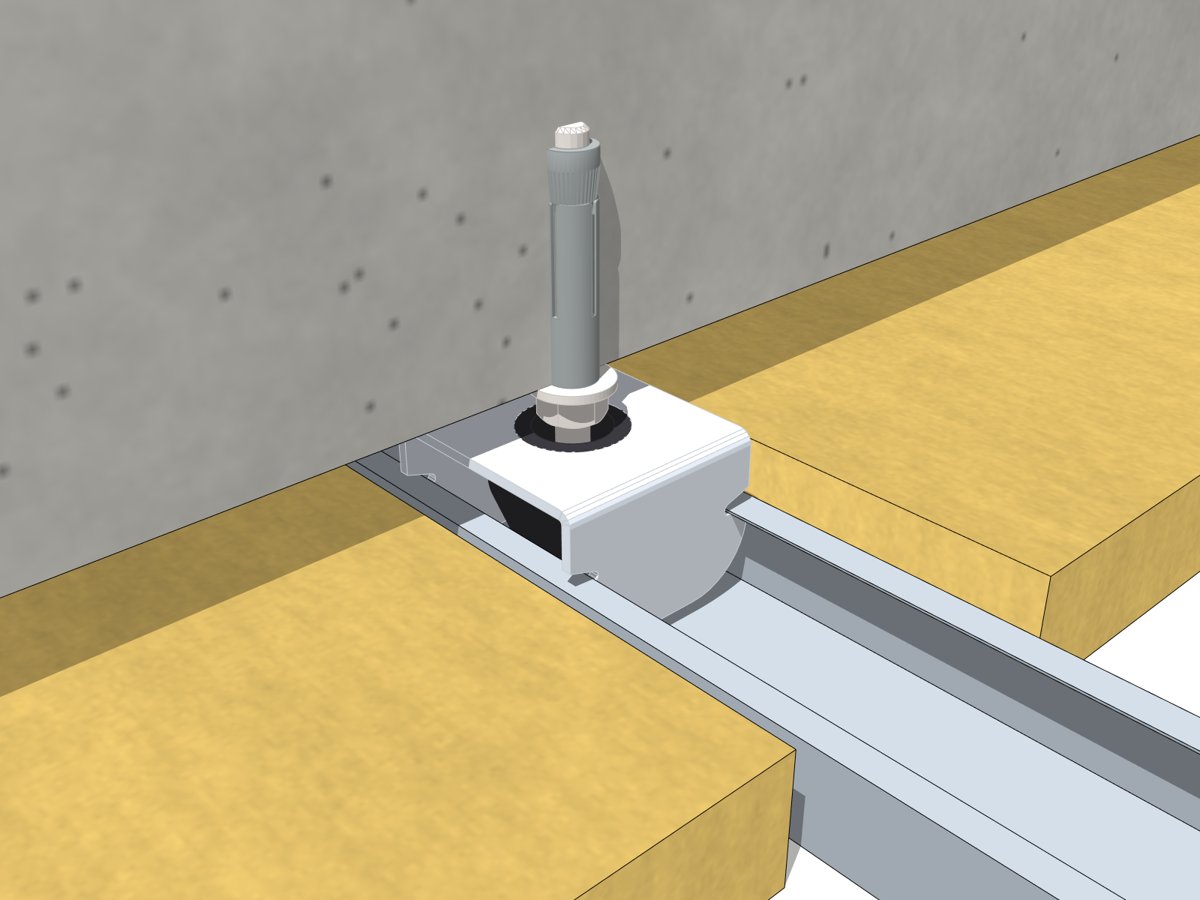

ISOFLEX-SLIM preso na laje com chumbador de 1/4 polegada

C · Chumbador de 1/4"

Fixação com chumbador direto na laje. É a versão mais compacta: perde só 71 mm.

Cota do desenho: 71 mm

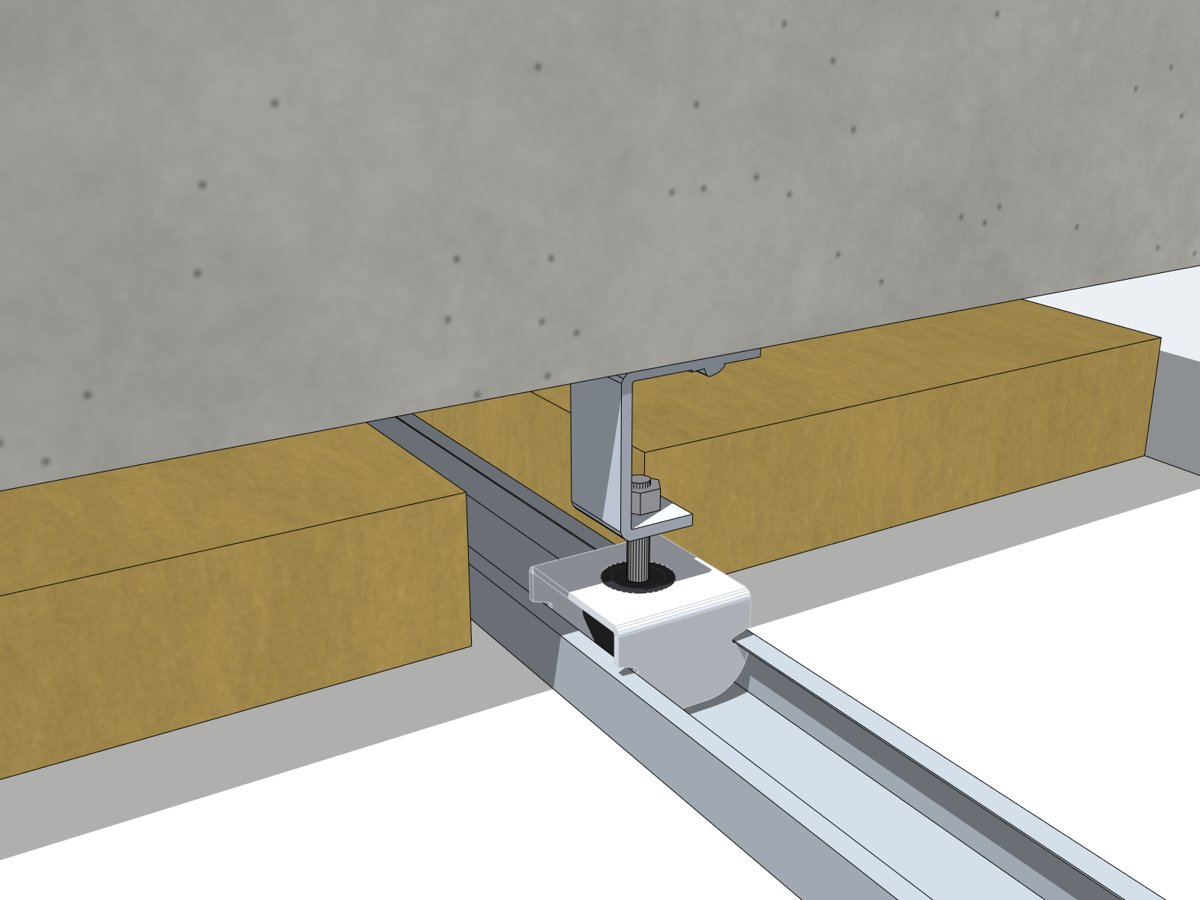

ISOFLEX-SLIM com chapa em C alongada presa na laje com parafuso e bucha

N · Chapa em C alongada

Chapa em C alongada para fixação com parafuso e bucha. Lã de 50 mm no entreforro.

Cota do desenho: 127 mm

Cotas em milímetros, só como referência. Para calcular a quantidade de peças do seu forro, use a AVD-CALC ou fale com a AVD.

Cortes com cotas

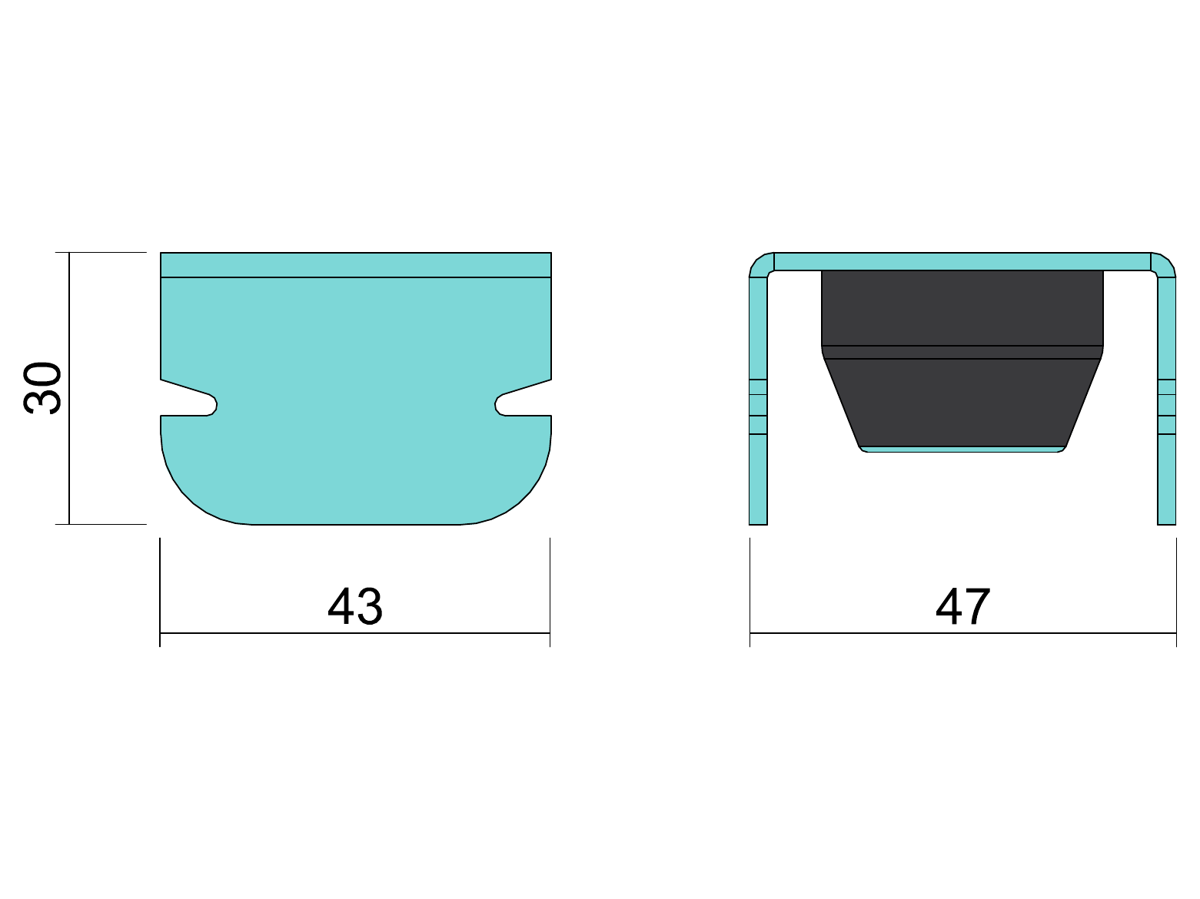

Vistas da peça ISOFLEX-SLIM sem acessório: 43 x 47 x 30 mm
A · peça 43 × 47 × 30 mm

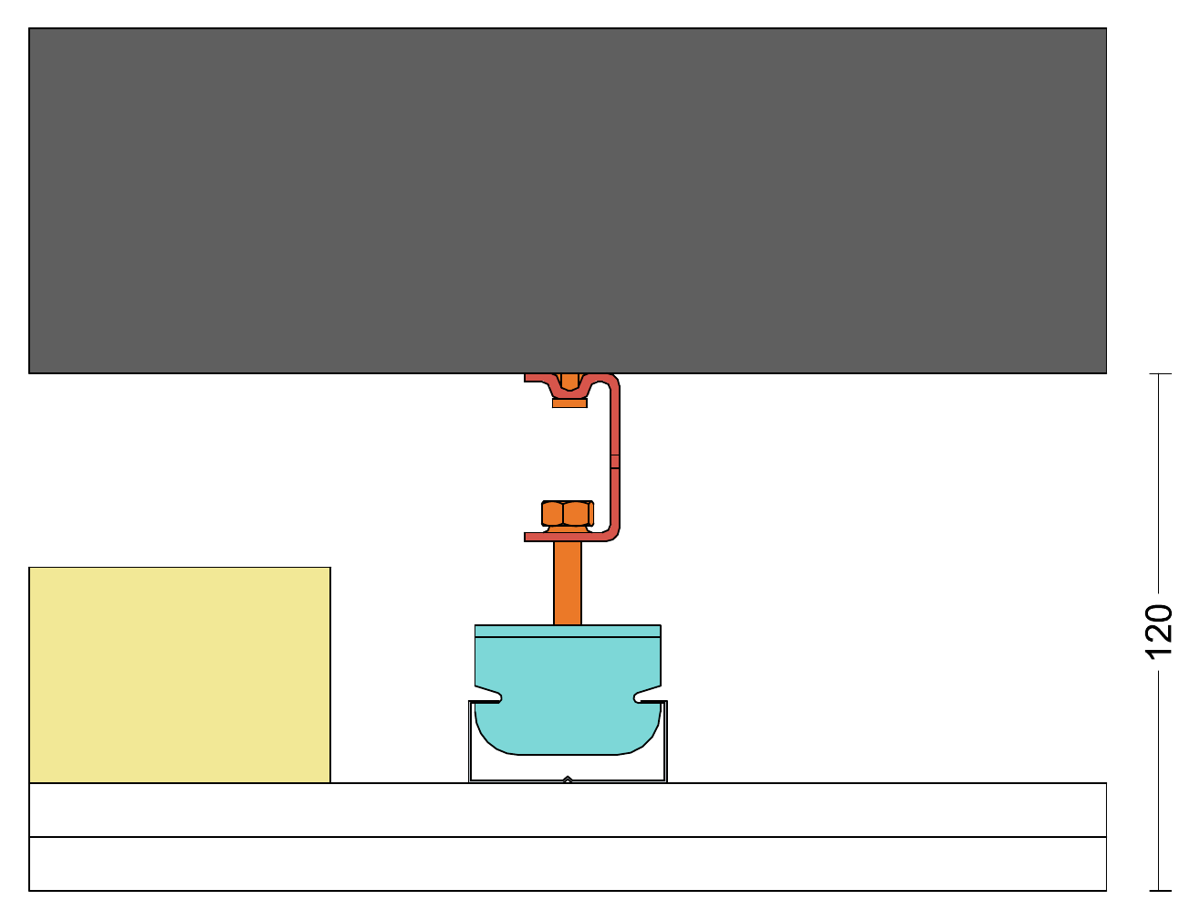

Corte com cotas da versão B do ISOFLEX-SLIM: 120 mm
B · 120 mm

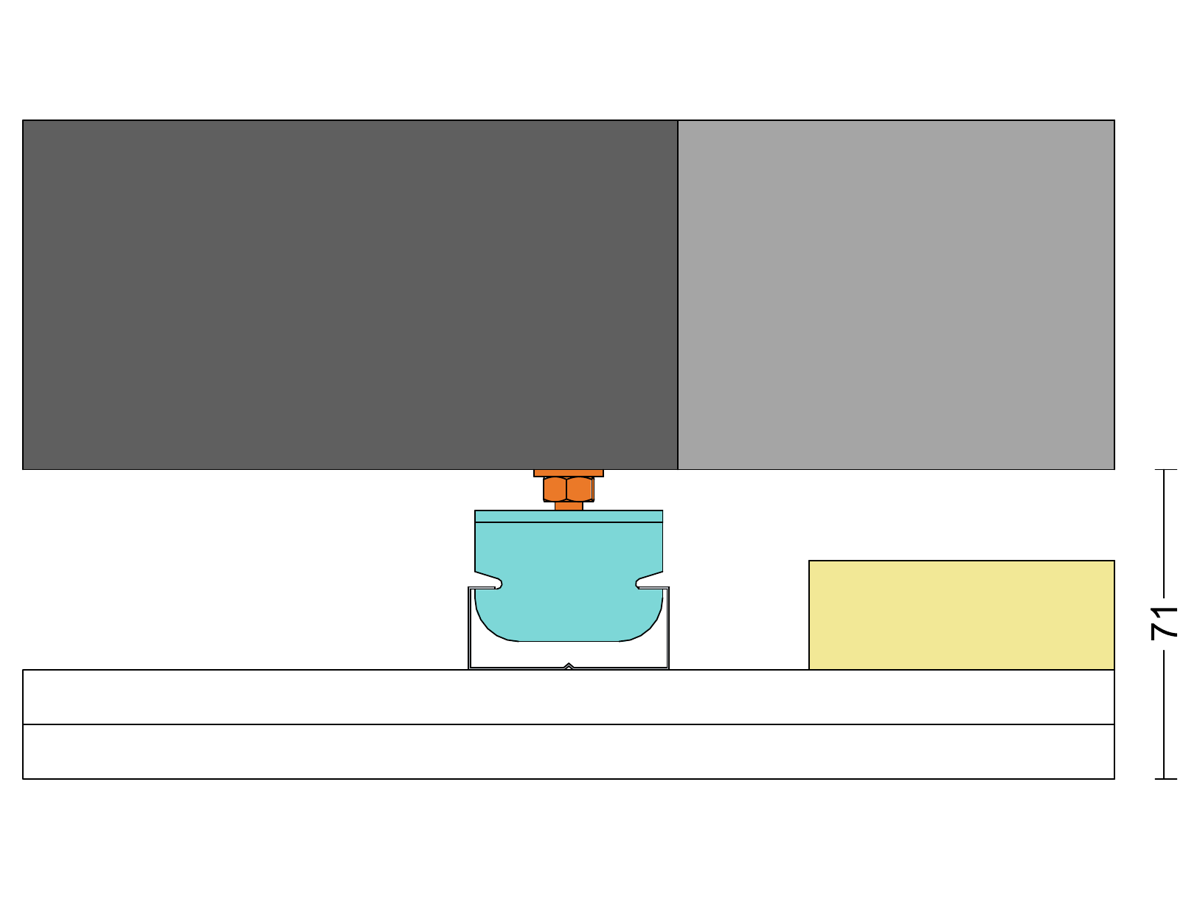

Corte com cotas da versão C do ISOFLEX-SLIM: 71 mm
C · 71 mm

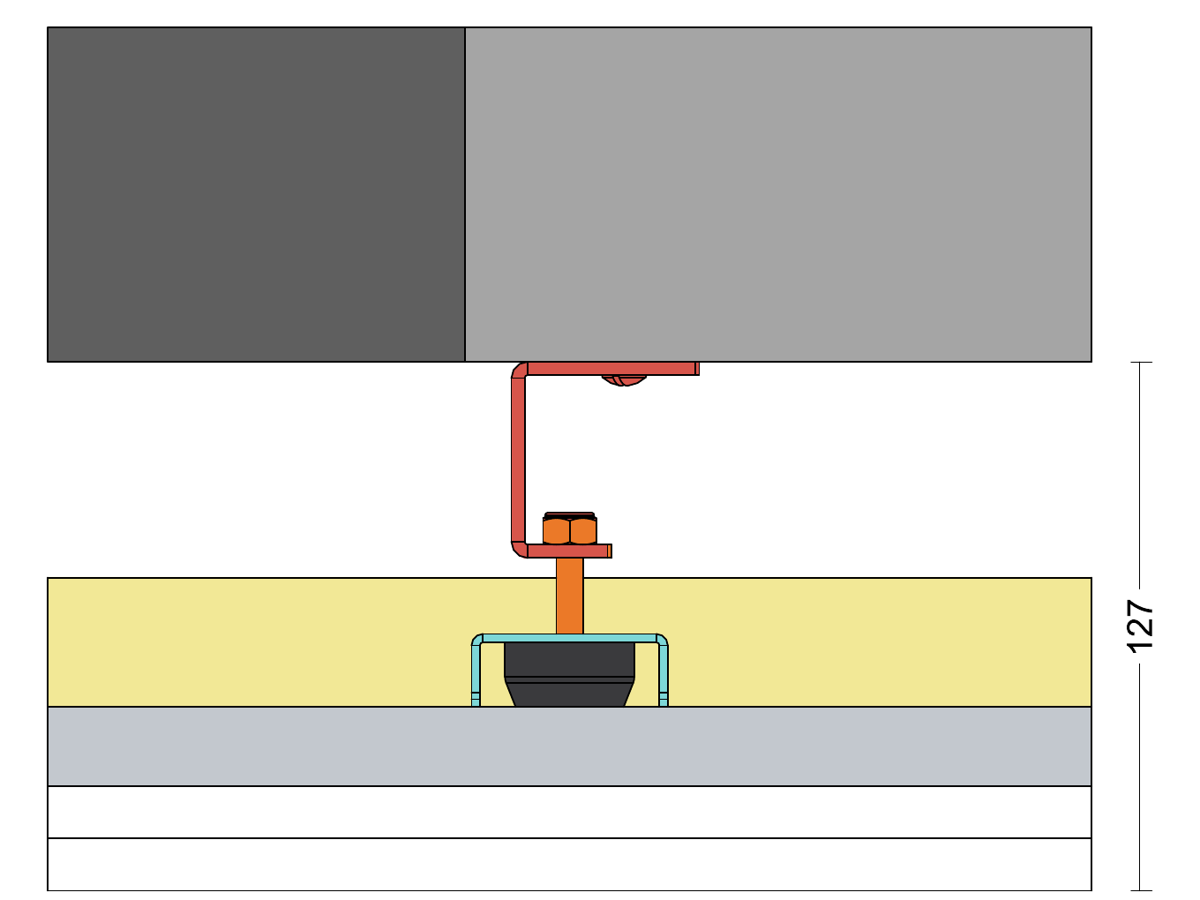

Corte com cotas da versão N do ISOFLEX-SLIM: 127 mm
N · 127 mm

Em B, C e N, cota da laje até a face de baixo do gesso, em milímetros. O PDF e o DWG com as 4 versões estão nos downloads.

Especificação técnica

ParâmetroISOFLEX-SLIM-01ISOFLEX-SLIM-02
CódigoARQ-1272-01ARQ-1272-02
Faixa de carga por peça4,4 a 16,8 kgf7,8 a 23 kgf
Deflexão1,15 a 4,60 mm1,15 a 4,60 mm
Frequência natural15,0 a 6,6 Hz12,8 a 6,7 Hz

A frequência natural vai da carga mínima para a máxima. Quanto maior a carga na peça, mais baixa a frequência e melhor o isolamento.

Forro e montagem

  • Perfil do forro F530
  • Placas de gesso 2 × 12,5 mm
  • Lã de rocha ou de PET no entreforro mín. 25 mm
  • Fixação na laje (versão C) chumbador de 1/4"

Cuidados na instalação

  • Fixe as peças em laje íntegra, sem fissuras.
  • Preencha todo o entreforro com lã, sem falhas.
  • O forro não pode encostar em paredes, vigas ou tubulações.
  • No fim, confira o alinhamento do forro e o assentamento dos perfis.

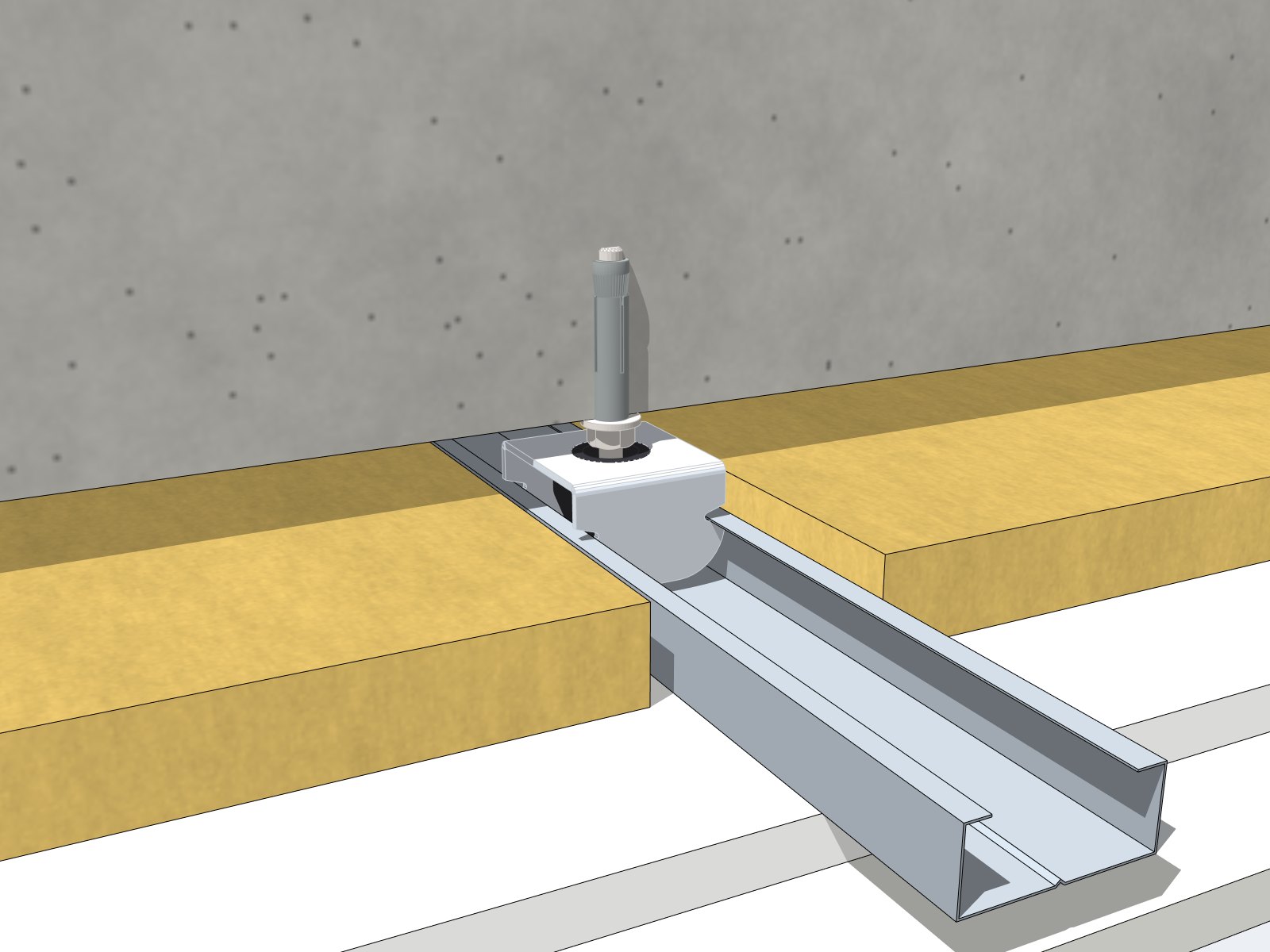

Detalhe do ISOFLEX-SLIM preso no perfil F530, com chumbador na laje
ISOFLEX-SLIM no perfil F530, com chumbador na laje.

Quantas peças usar

A quantidade depende do peso do forro e do espaçamento. Calcule na AVD-CALC ou envie o projeto para a AVD.

Abrir a AVD-CALC

Texto para memorial descritivo

Copie e cole na especificação do projeto.

Forro acústico desacoplado suspenso por isoladores AVD modelo ISOFLEX-SLIM-01 (cód. ARQ-1272-01, 4,4 a 16,8 kgf por peça) ou ISOFLEX-SLIM-02 (cód. ARQ-1272-02, 7,8 a 23 kgf por peça), compatíveis com perfil F530, com duas placas de gesso acartonado de 12,5 mm e lã de rocha ou de PET de no mínimo 25 mm no entreforro. Configuração de fixação e posicionamento das peças conforme projeto AVD. Fabricante: AVD – Anti Vibration Dynamics.

Envie o projeto do forro para a AVD dimensionar

Envie a área, o tipo de laje, a altura disponível e o peso do forro. Segunda a quinta, das 7h às 17h. Sexta, das 7h às 16h.
