ISOWALL-L e ISOWALL-M – contraparede desacoplada

ISOWALL-L e ISOWALL-M contraparede de drywall desacoplada da parede existente

Para a contraparede nova não encostar na parede do prédio

O Isowall fixa o montante da contraparede na parede existente através de elastômero AVD. O montante fica preso entre dois elastômeros dentro de uma caixa de aço e não encosta na parede. Assim, a vibração e o som que chegam pela parede existente não passam direto para a contraparede.

50 a 190 mmafastamento parede x montante
5 modeloslinha L e Isowall-M
Regulávelfuros oblongos no suporte
Elastômero AVDsem contato rígido
Orçar no WhatsApp PDF e DWG

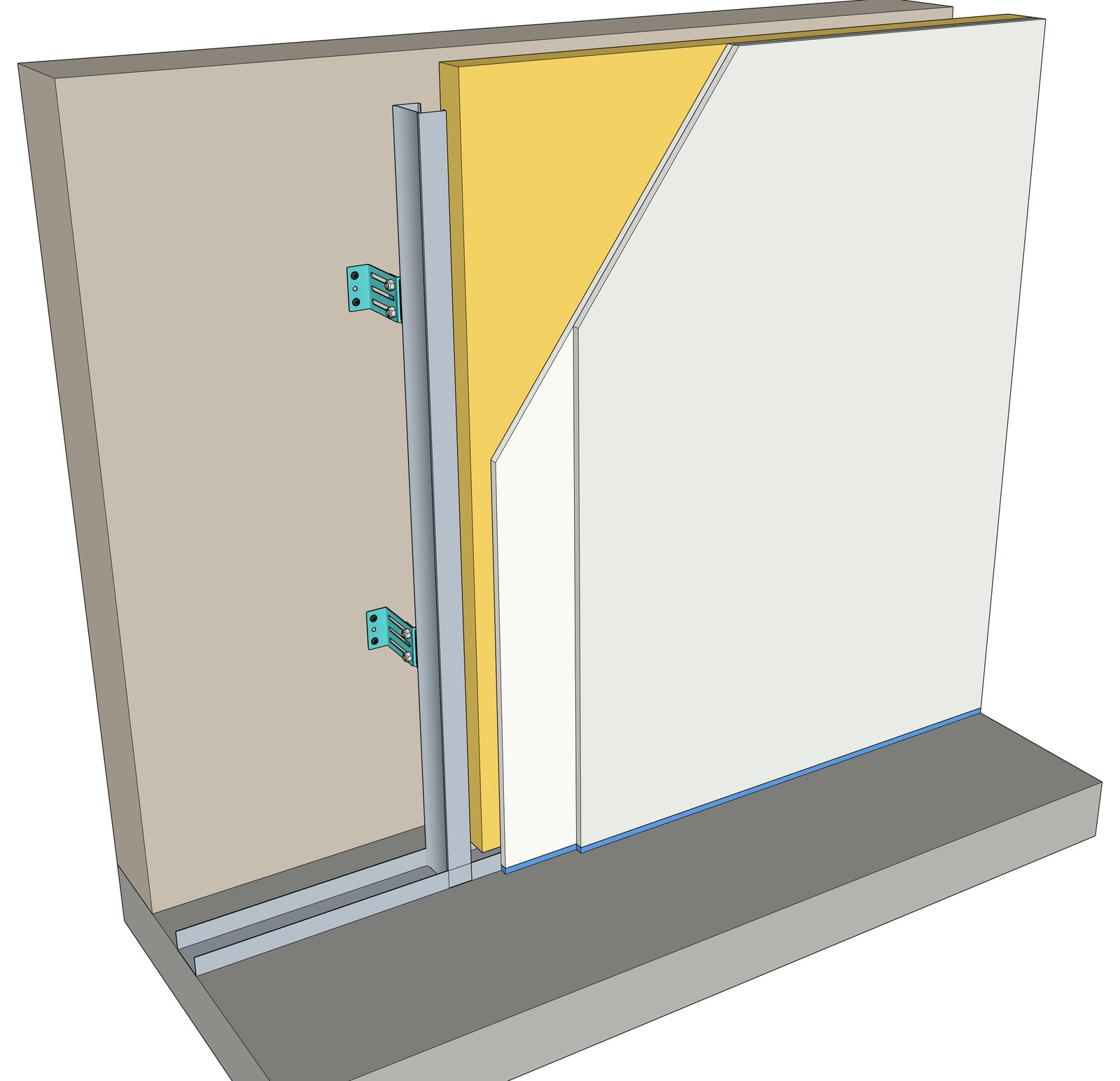

Contraparede de drywall fixada na parede existente com Isowall-L: montante, lã mineral de 50 mm e duas camadas de placa de gesso

Contraparede com Isowall-L: o montante não encosta na parede; a placa tem folga no piso vedada com silicone.

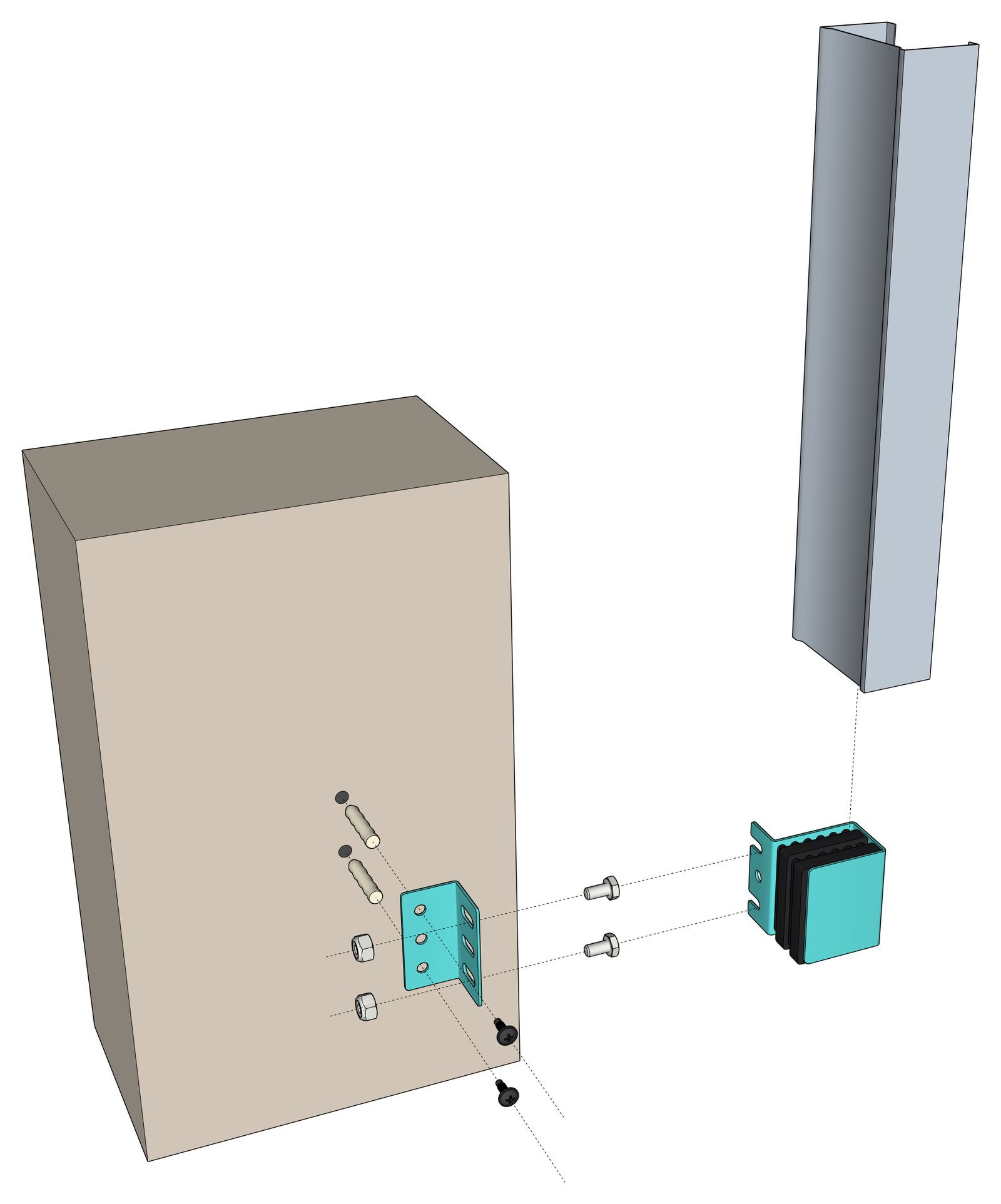

Vista explodida do Isowall-L: parede existente, buchas, Parte B (suporte L), parafusos de fixação, Parte A (caixa com elastômero), parafusos sextavados, porcas e montante
Vista explodida do Isowall-L-50.

Como funciona

Na contraparede comum, o montante é parafusado direto na parede existente. A vibração da parede passa para o montante e para as placas. Com o Isowall, o montante fica preso só pelo elastômero AVD.

Componentes

  • 1 · Parede existente alvenaria ou concreto
  • 2 · Bucha 2 por Isowall
  • 3 · Parte B suporte em L
  • 4 · Parafuso de fixação na parede 2 por Isowall
  • 5 · Parte A caixa com elastômero AVD
  • 6 · Parafuso sextavado e porca regulagem
  • 7 · Montante aba entre os elastômeros

Onde usar

  • Contraparede para isolar ruído de vizinho, de casa de máquinas ou de áreas técnicas.
  • Estúdios, salas de música, home theaters e sistemas box-in-box.
  • Paredes que recebem vibração de academias, elevadores e equipamentos.

Corte no Isowall

Em corte, dá para ver que a aba do montante fica entre os dois elastômeros da Parte A. A Parte A é unida à Parte B (presa na parede) por parafusos sextavados. Não há nenhum contato metálico entre o montante e a parede. Lã mineral de 50 mm na cavidade e duas camadas de placa de gesso, parafusadas só nos montantes, com folga no piso vedada com silicone.

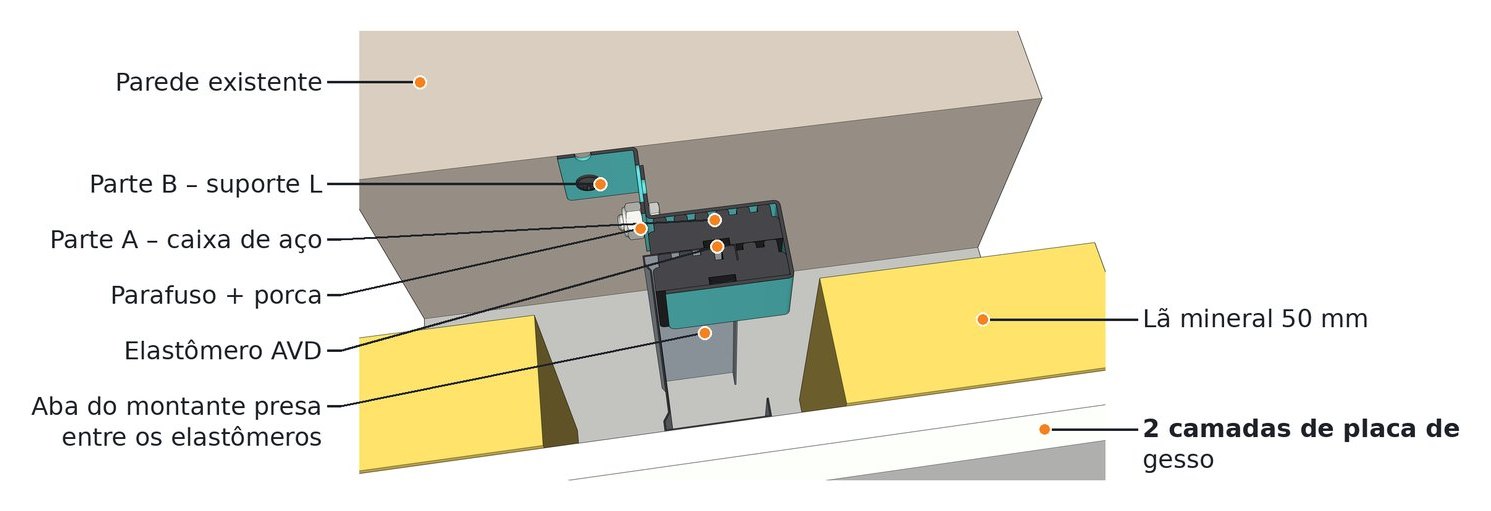

Corte horizontal no Isowall-L: parede existente, Parte B, parafuso e porca, Parte A, elastômero AVD, aba do montante, lã mineral e placas de gesso
Corte horizontal no Isowall-L-50.

Escolha pelo afastamento da parede

A caixa com elastômero (Parte A) é a mesma em toda a linha L. O que muda é o comprimento do suporte (Parte B), que define a distância entre a parede existente e o montante.

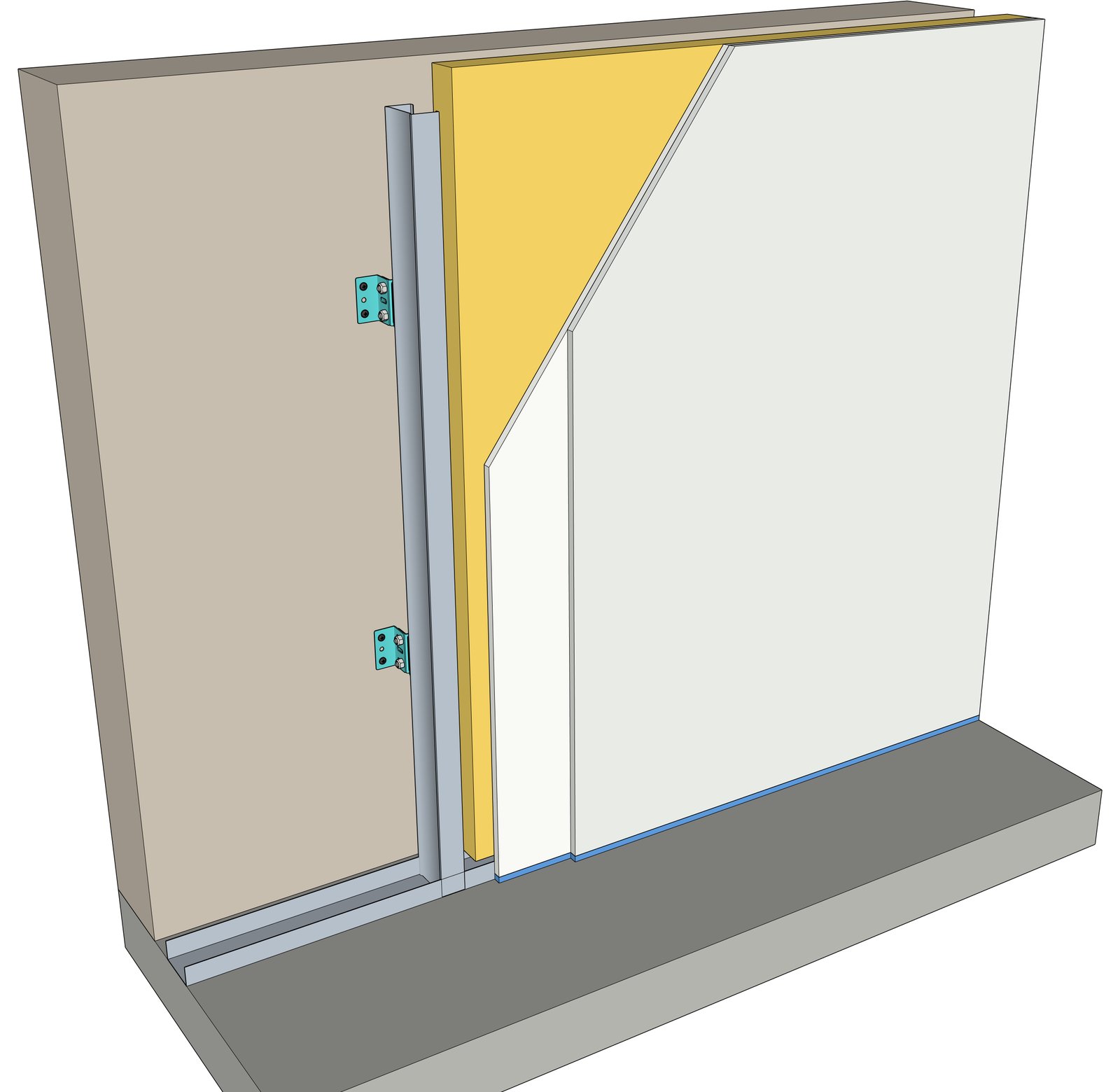

Contraparede com Isowall-L-50

L-50 · afastamento de 50 mm

Isowall-L-50 · suporte curto

Contraparede com Isowall-L-50-100

L-50-100 · de 50 a 100 mm

Isowall-L-50-100 · regulável pelos furos oblongos

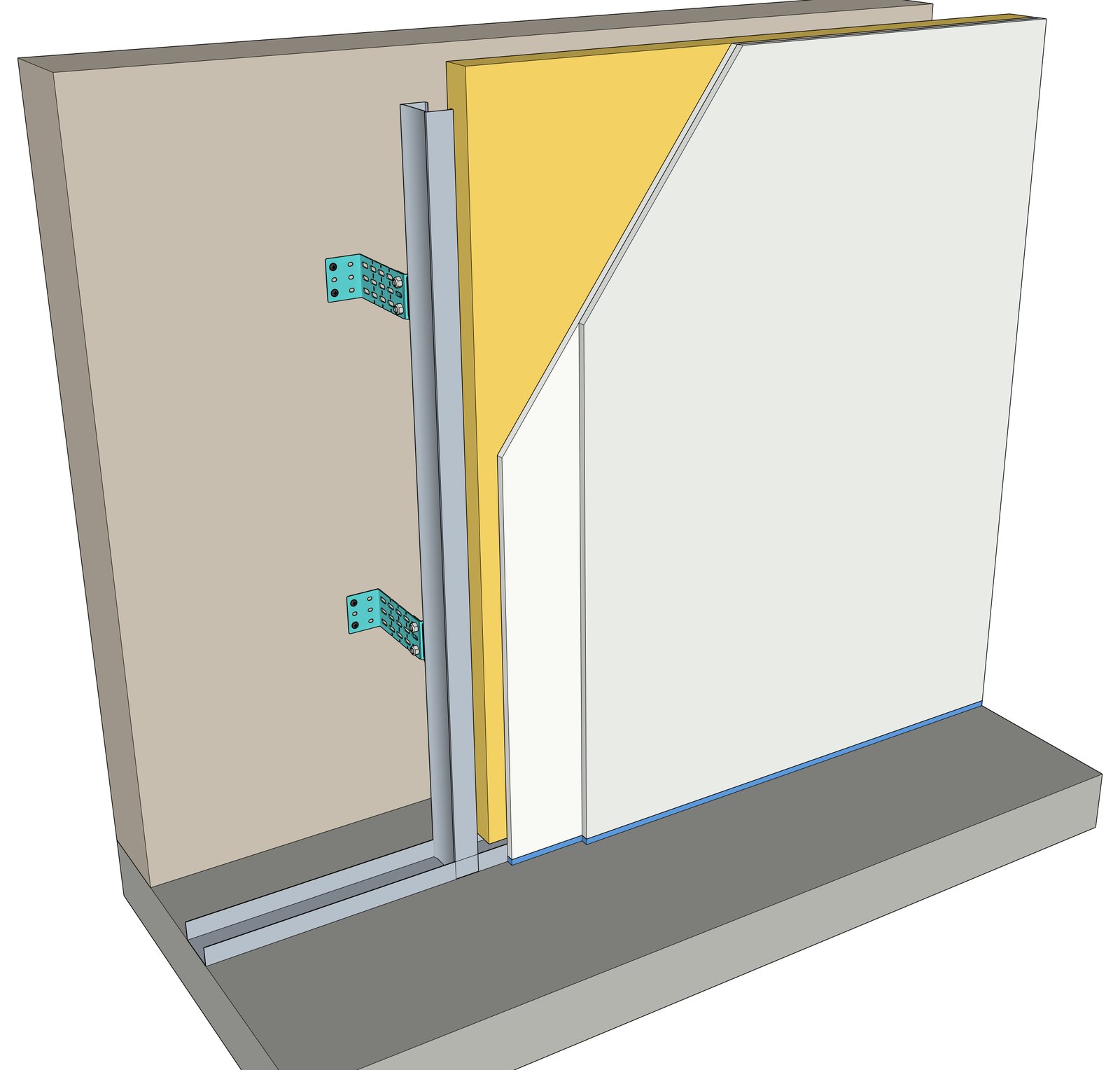

Contraparede com Isowall-L-100-150

L-100-150 · de 100 a 150 mm

Isowall-L-100-150 · regulável pelos furos oblongos

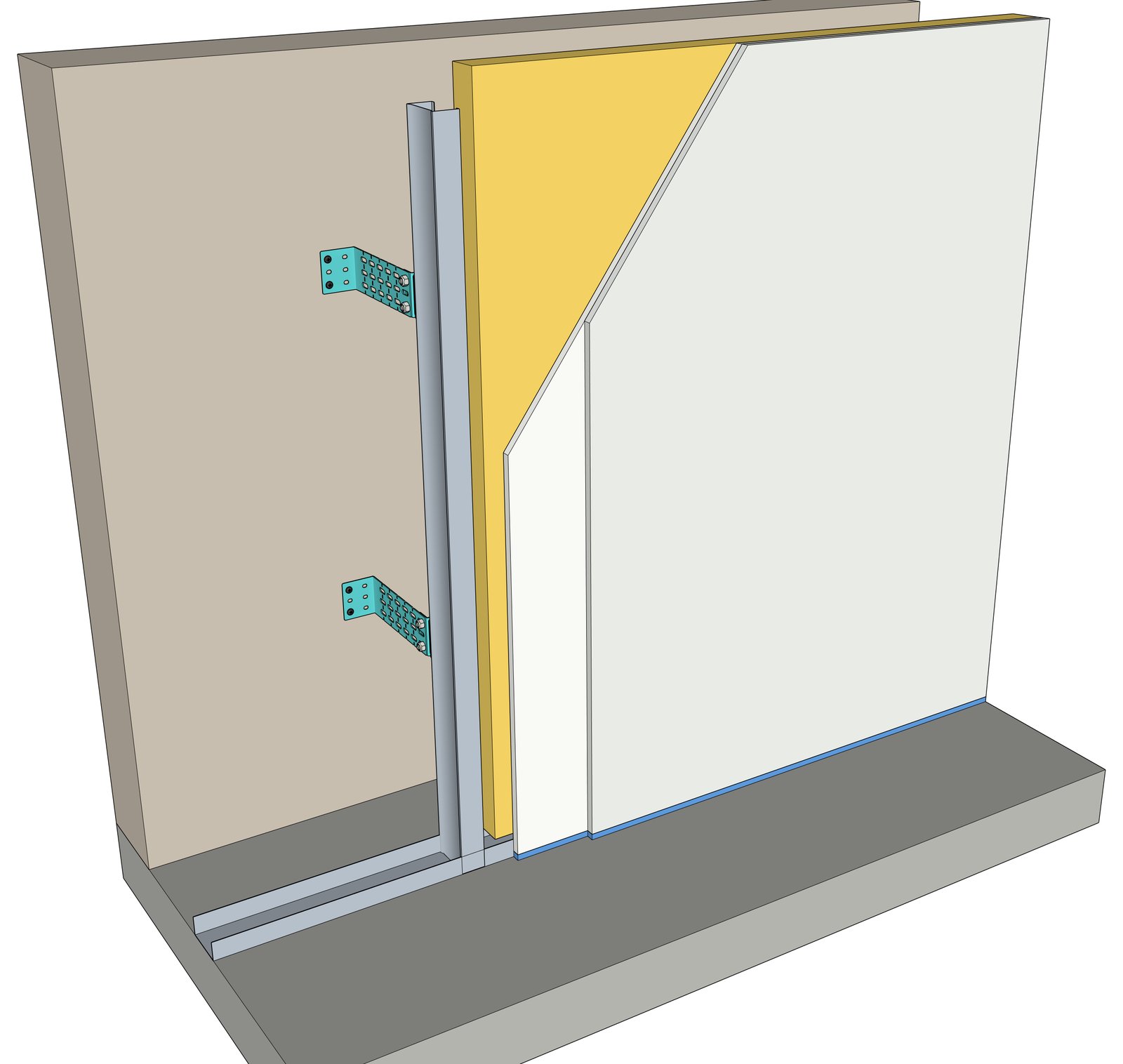

Contraparede com Isowall-L-150-190

L-150-190 · de 150 a 190 mm

Isowall-L-150-190 · regulável pelos furos oblongos

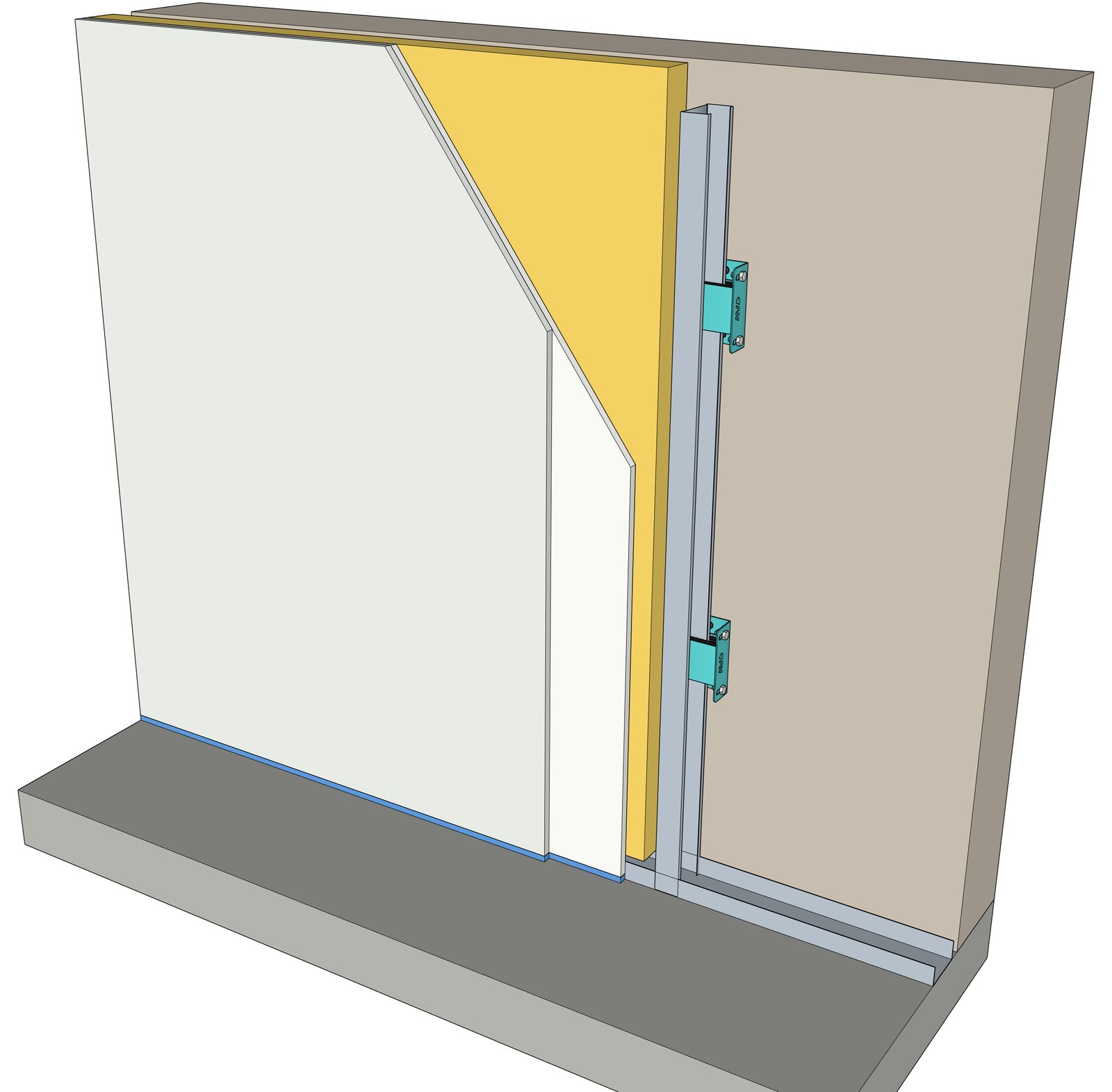

Contraparede com Isowall-M ajustável

M · Isowall-M ajustável

Isowall-M · cantoneira AVD junto à parede

A cantoneira é fixada na parede e a caixa com elastômero é regulada pelos furos oblongos.

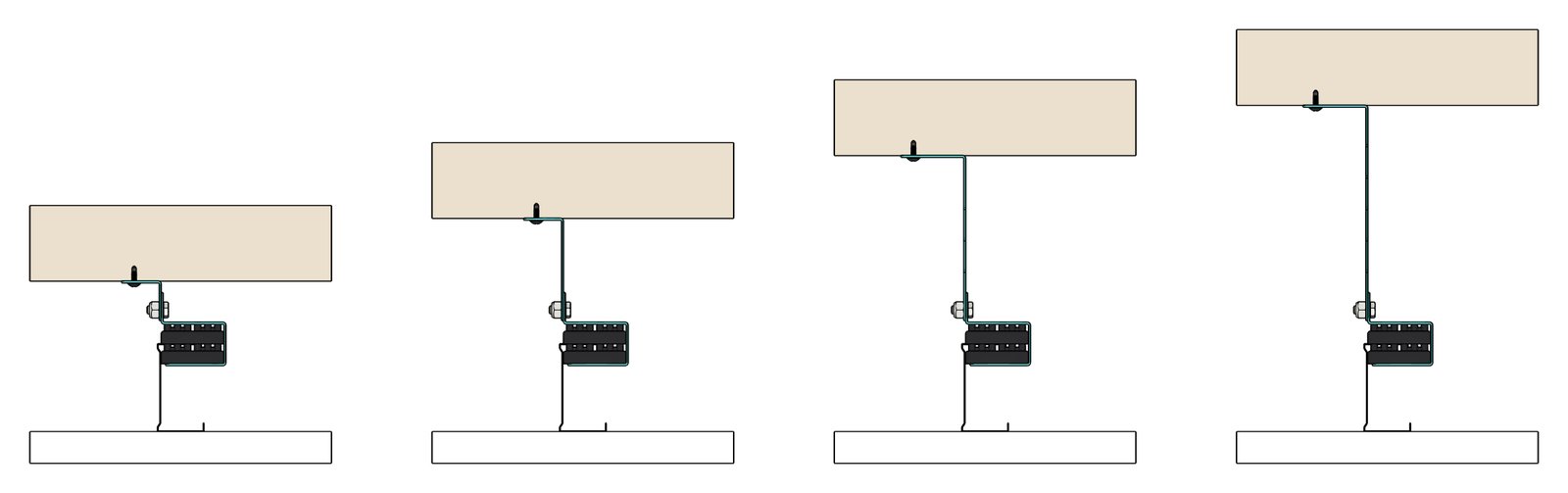

Planta da linha Isowall-L com afastamentos de 50, 100, 150 e 190 mm

Linha L · em planta

Afastamentos de 50, 100, 150 e 190 mm (máximo de cada faixa).

ModeloAfastamento parede x montanteRegulagem
Isowall-L-5050 mm–
Isowall-L-50-10050 a 100 mmFuros oblongos
Isowall-L-100-150100 a 150 mmFuros oblongos
Isowall-L-150-190150 a 190 mmFuros oblongos
Isowall-MCantoneira junto à paredeFuros oblongos

Em todos os modelos: lã mineral de 50 mm e duas camadas de placa de gesso. A quantidade e o espaçamento dos Isowall são definidos no projeto.

Corte em cada modelo

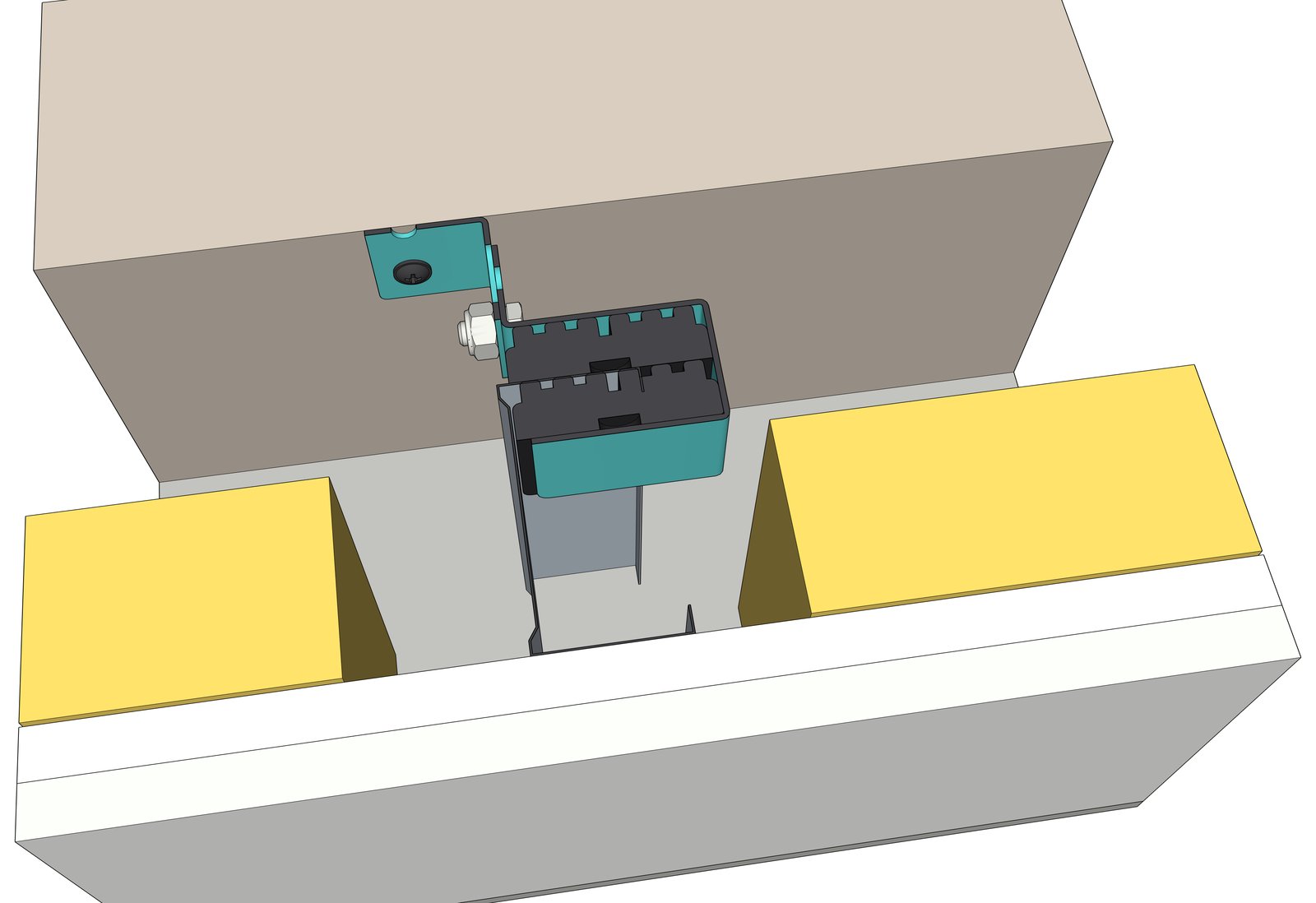

Corte do Isowall-L-50
L-50

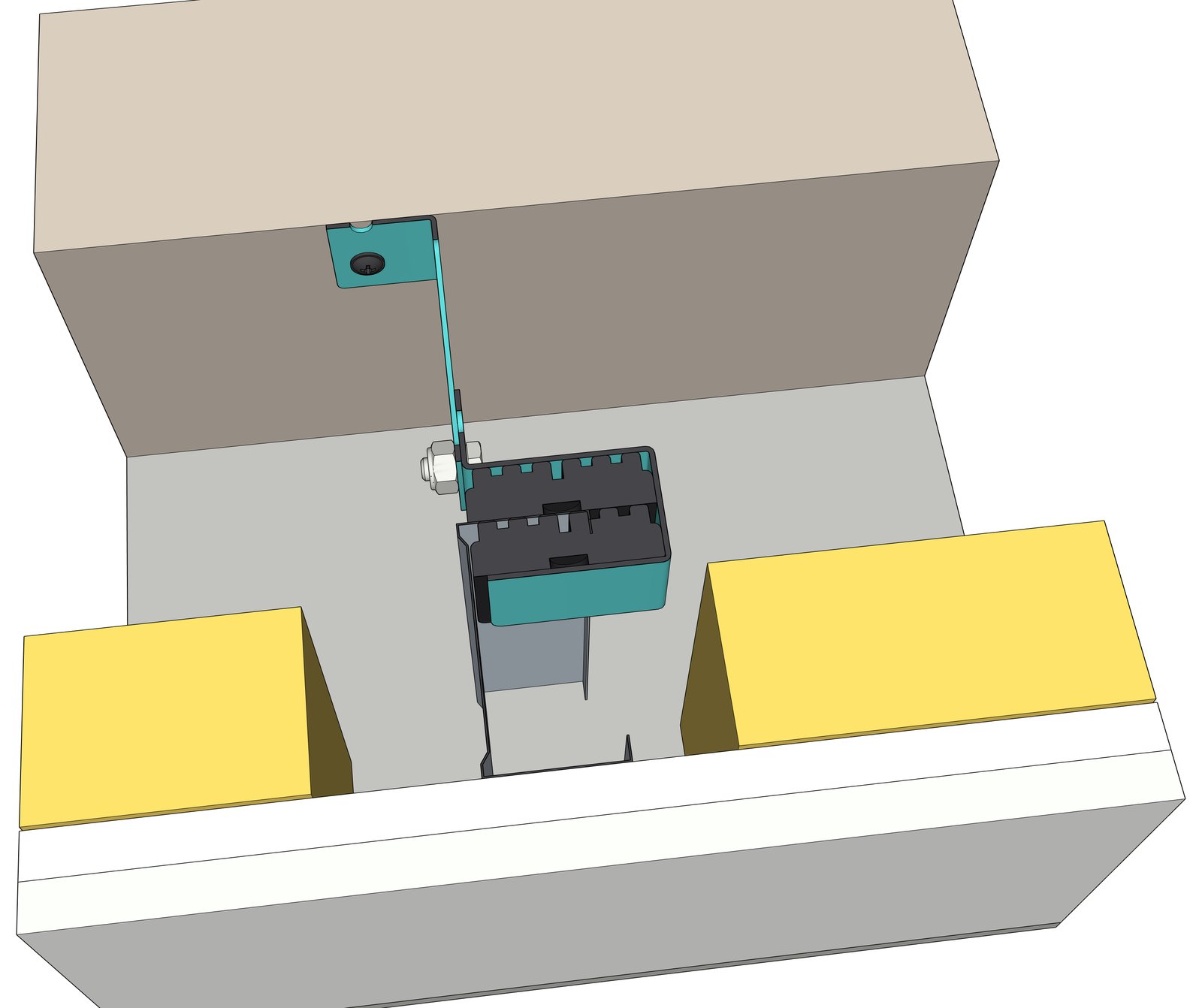

Corte do Isowall-L-50-100
L-50-100

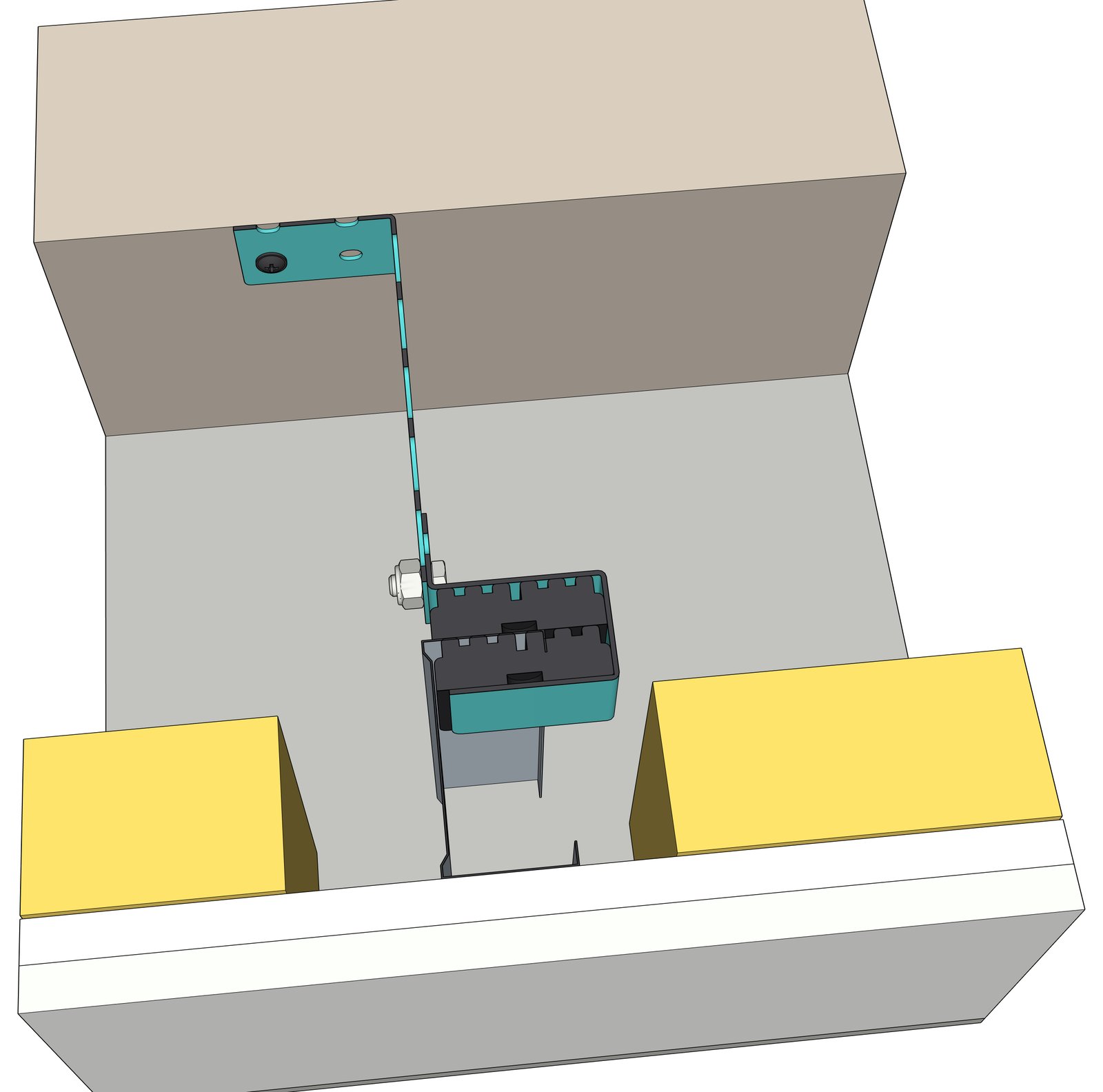

Corte do Isowall-L-100-150
L-100-150

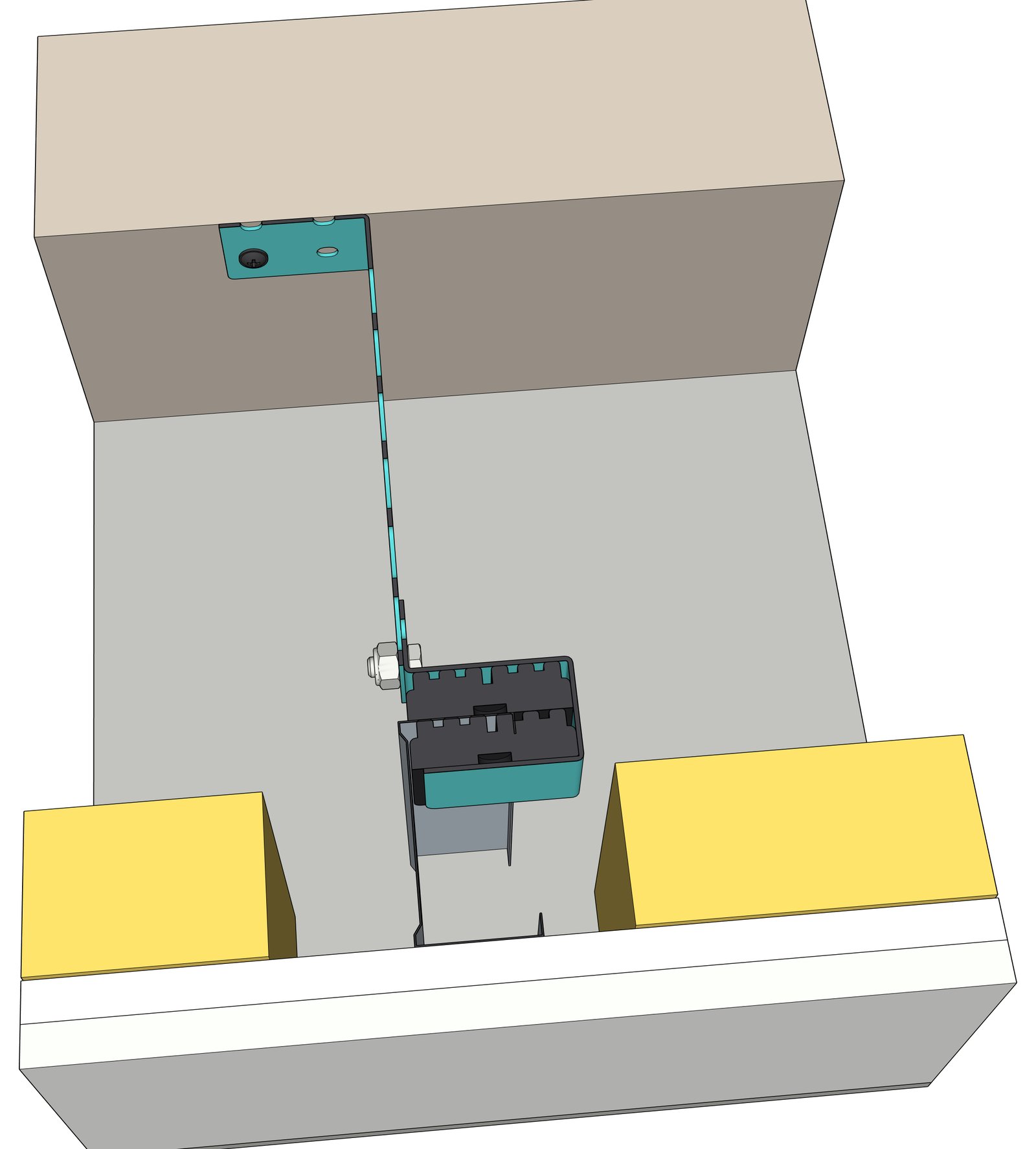

Corte do Isowall-L-150-190
L-150-190

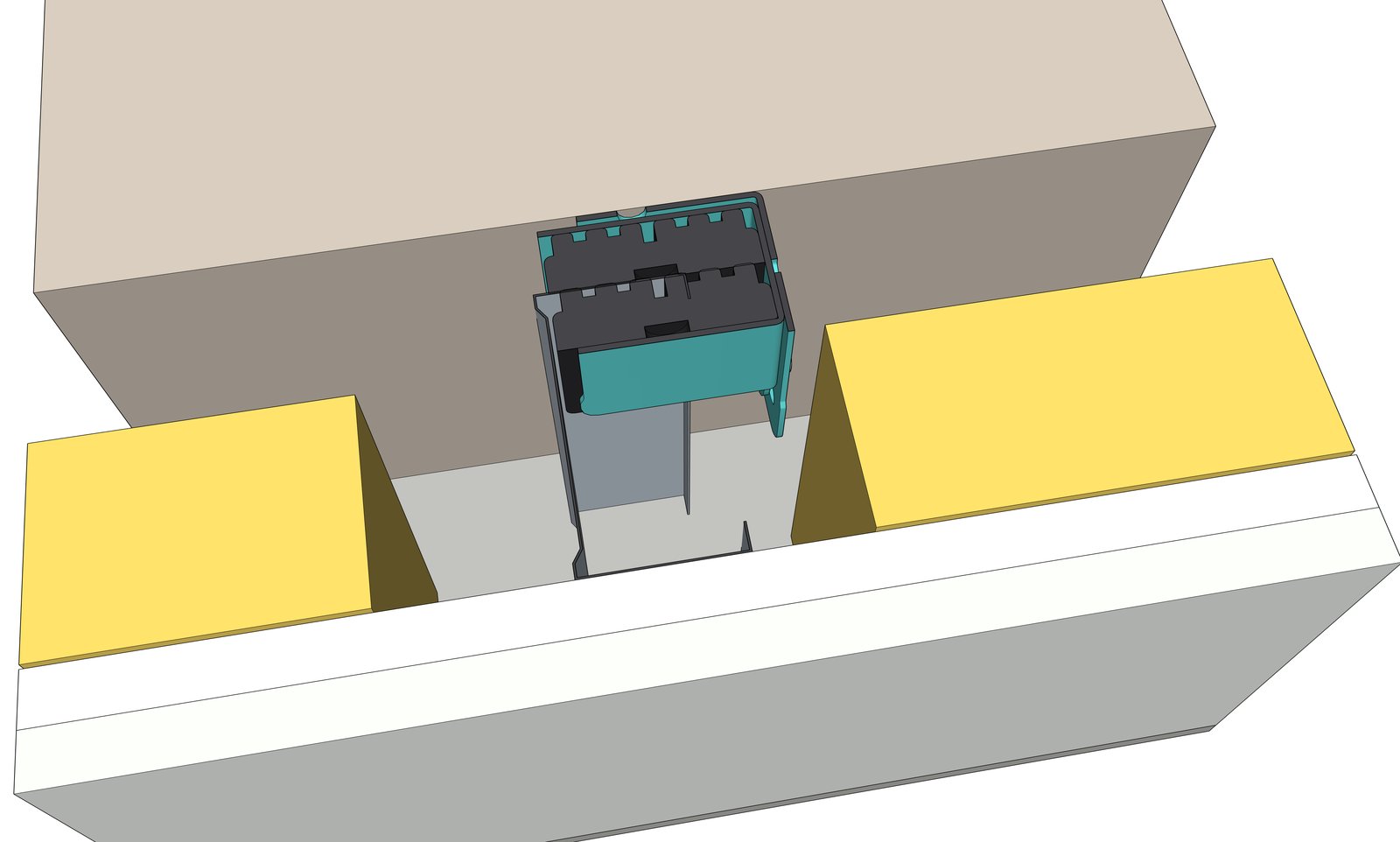

Corte do Isowall-M
M · ajustável

Desenhos ilustrativos, sem escala.

Instalação

  1. Marque e fure a paredeMarque a posição dos Isowall, alinhados com os montantes. Fure e coloque as buchas.
  2. Fixe a Parte BParafuse o suporte (Parte B) na parede existente com os 2 parafusos.
  3. Encaixe o montanteEncaixe a aba do montante entre os elastômeros da Parte A.
  4. Una as partesUna a Parte A à Parte B com os parafusos sextavados e porcas. Ajuste o prumo da contraparede pelos furos oblongos e aperte.
  5. Complete a contraparedeMonte a guia inferior, a lã mineral de 50 mm e as duas camadas de placa de gesso.
  6. Vede a folgaDeixe uma folga entre as placas e o piso e preencha com silicone.

O que anula o desempenho

  • Montante ou placa encostando na parede existente: forma uma ponte acústica.
  • Montante fixado direto na parede, sem o Isowall.
  • Placa de gesso apoiada no piso.

Texto para memorial descritivo

Copie e cole na especificação do projeto.

Contraparede de drywall desacoplada da parede existente, com montantes fixados por isoladores Isowall AVD (suporte de aço fixado na parede com buchas e parafusos e caixa de aço com elastômero AVD que prende a aba do montante), no modelo do afastamento indicado em projeto (Isowall-L-50, L-50-100, L-100-150, L-150-190 ou Isowall-M). Sem contato rígido entre montante e parede existente. Lã mineral de 50 mm na cavidade e duas camadas de placa de gesso parafusadas somente nos montantes, com folga em relação ao piso preenchida com silicone. Quantidade e espaçamento dos isoladores conforme projeto. Fabricante: AVD – Anti Vibration Dynamics.

Envie o projeto da contraparede para a AVD

Envie a planta com as paredes, o pé-direito e o afastamento desejado entre a parede existente e a contraparede. A AVD indica o modelo, calcula a quantidade e envia a proposta. Segunda a quinta, das 7h às 17h. Sexta, das 7h às 16h.
