ISOWALL-M amortecedor de parede para contraparede de drywall desacoplada
A contraparede nova não encosta na parede existente
O Isowall-M é uma caixa de aço em U com dois elastômeros AVD já montados de fábrica. Primeiro ele é encaixado no montante, depois é parafusado na parede existente. A aba do montante fica presa só pelos elastômeros. Assim, a vibração e o som que chegam pela parede existente não passam direto para a contraparede.

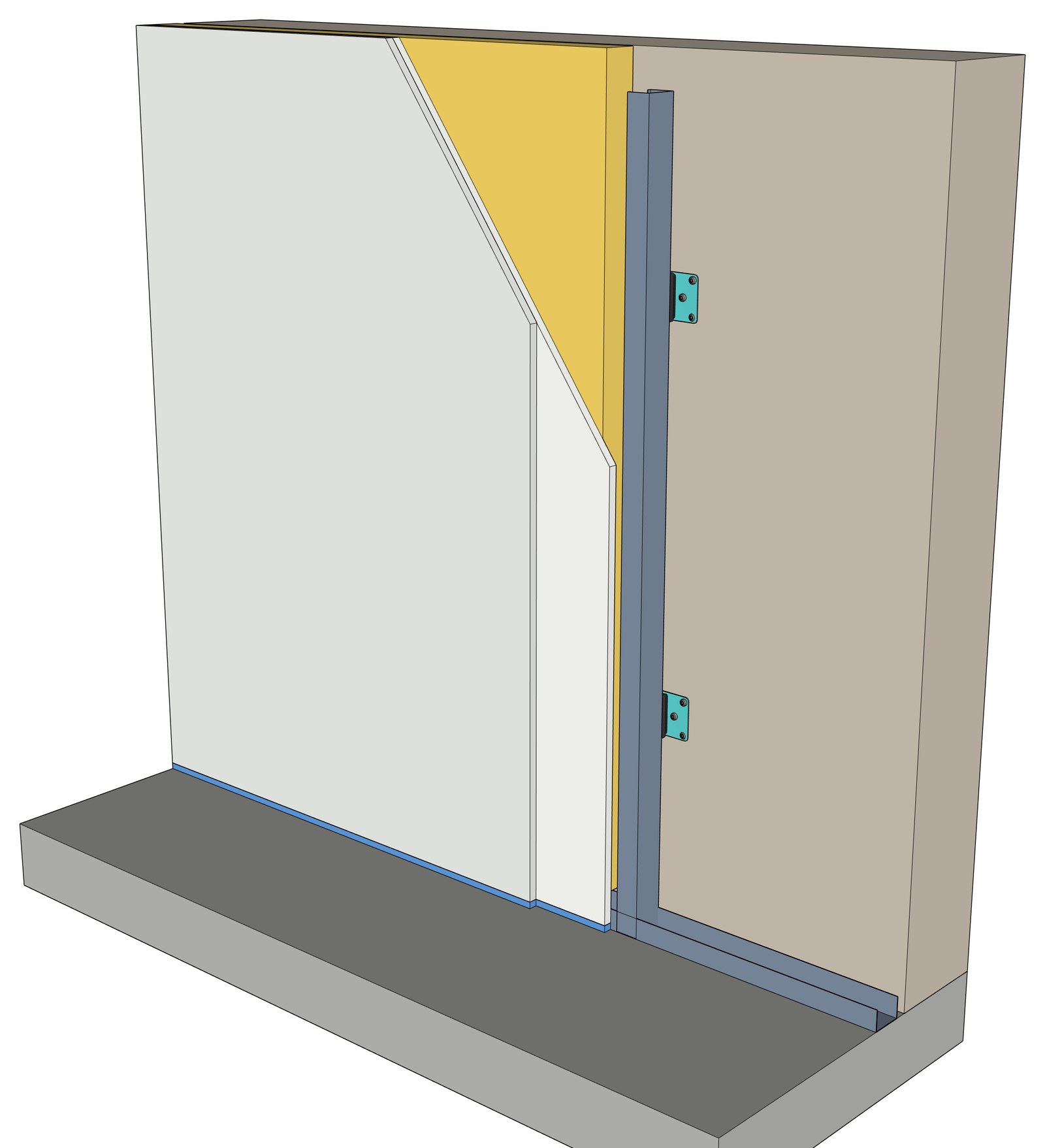

Contraparede com Isowall-M: o montante não encosta na parede; a placa tem folga no piso vedada com silicone.
Como funciona
Na contraparede comum, o montante é parafusado direto na parede existente. A vibração da parede passa para o montante e para as placas. Com o Isowall-M, o montante fica preso só pelos elastômeros AVD, e é a caixa de aço que é parafusada na parede.

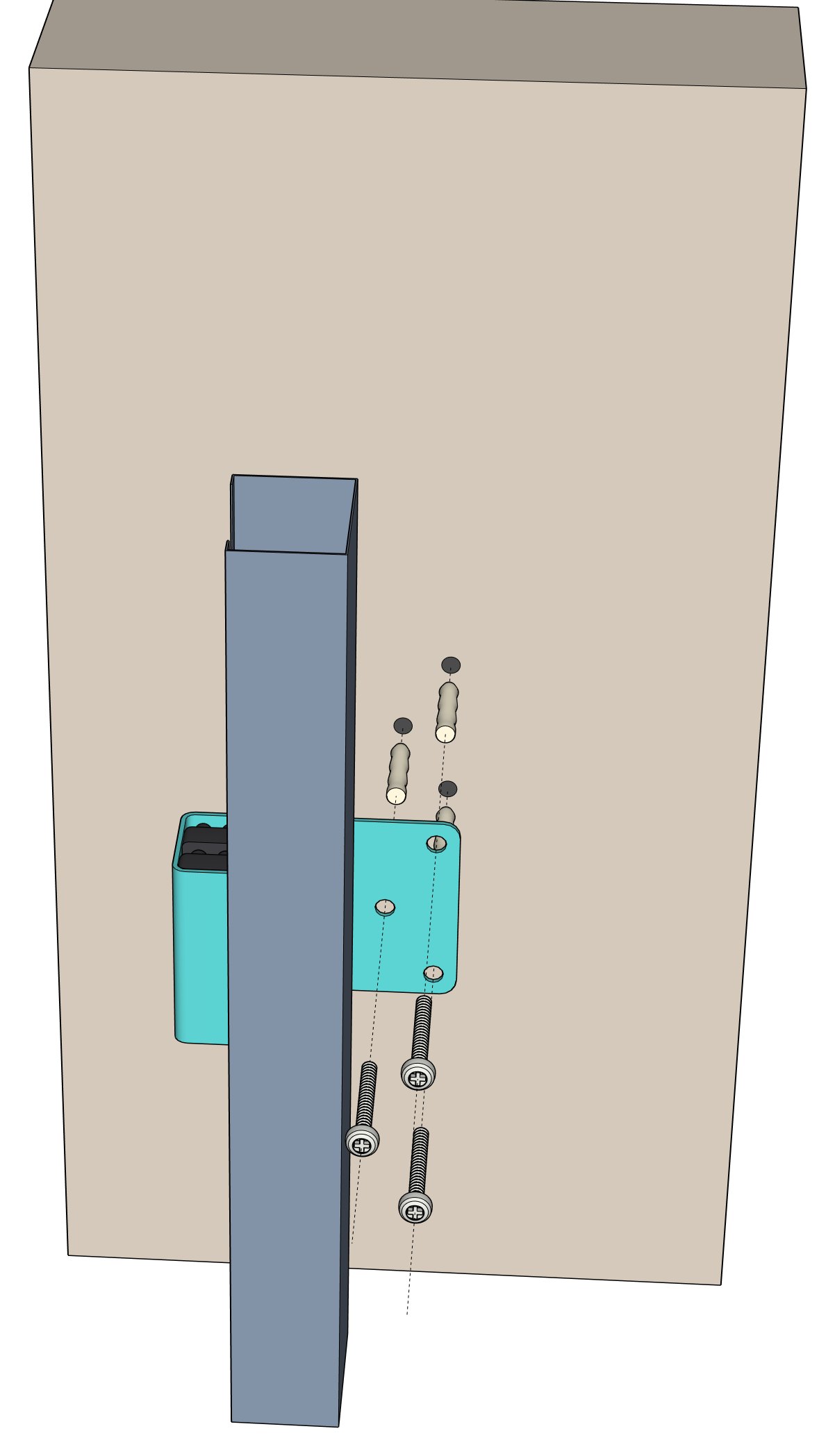

Componentes
- 1 · Bucha S6 sem anel 3 por Isowall-M
- 2 · Isowall-M caixa de aço com 2 elastômeros
- 3 · Montante 48, 70 ou 90 aba entre os elastômeros
- 4 · Parafuso de fixação na parede 3 por Isowall-M
Onde usar
- Contraparede para isolar ruído de vizinho, de casa de máquinas ou de áreas técnicas.
- Estúdios, salas de música, home theaters, igrejas e casas de show.
- Paredes que recebem vibração de academias, elevadores e equipamentos.

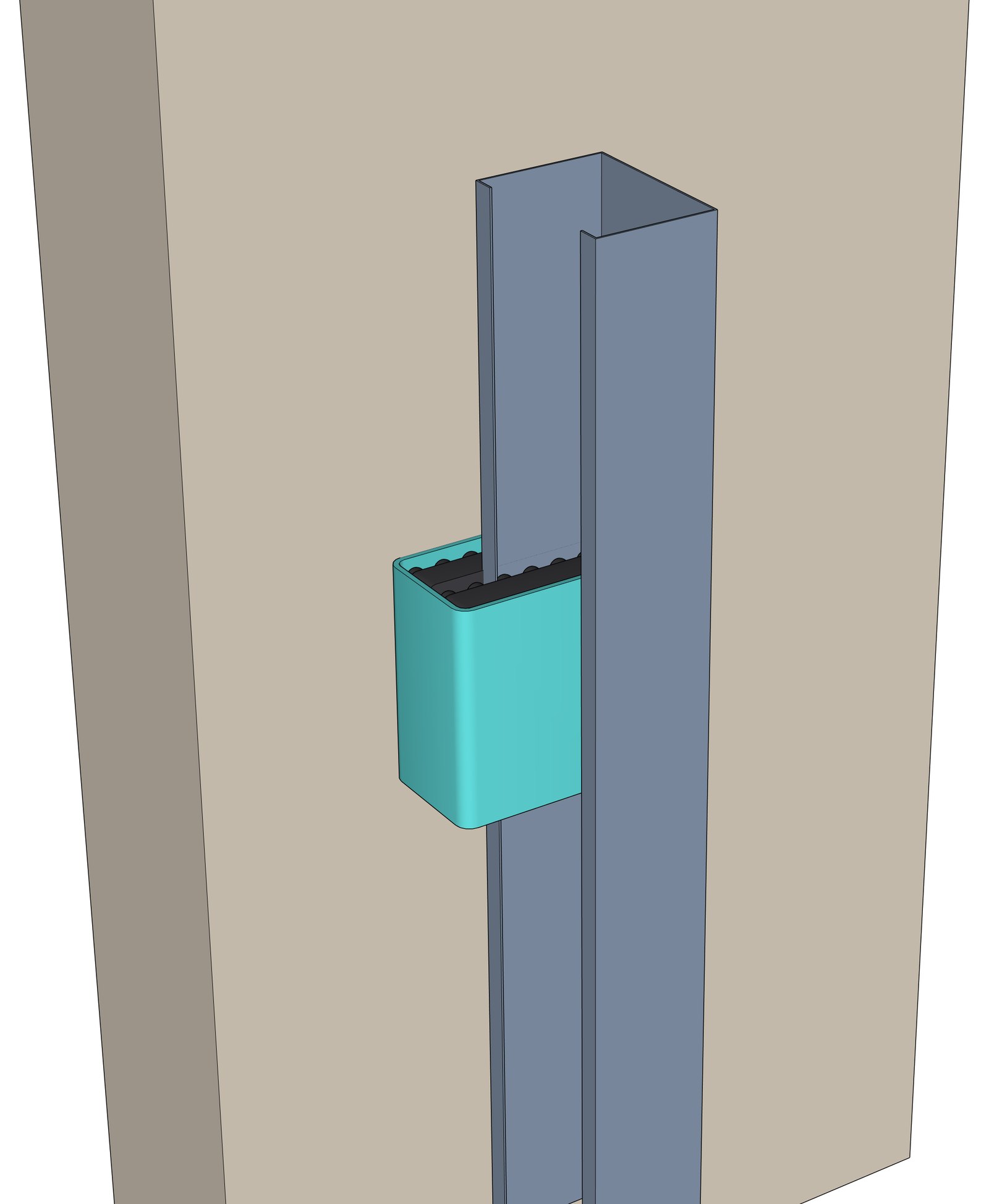

O montante encaixa no meio da borracha
O cliente não precisa montar o elastômero: ele já vem dentro da caixa. Primeiro o Isowall-M é encaixado no montante, com a aba do montante entre os dois elastômeros. Depois o montante é levado até a parede, o prumo é conferido e a caixa é parafusada na parede.

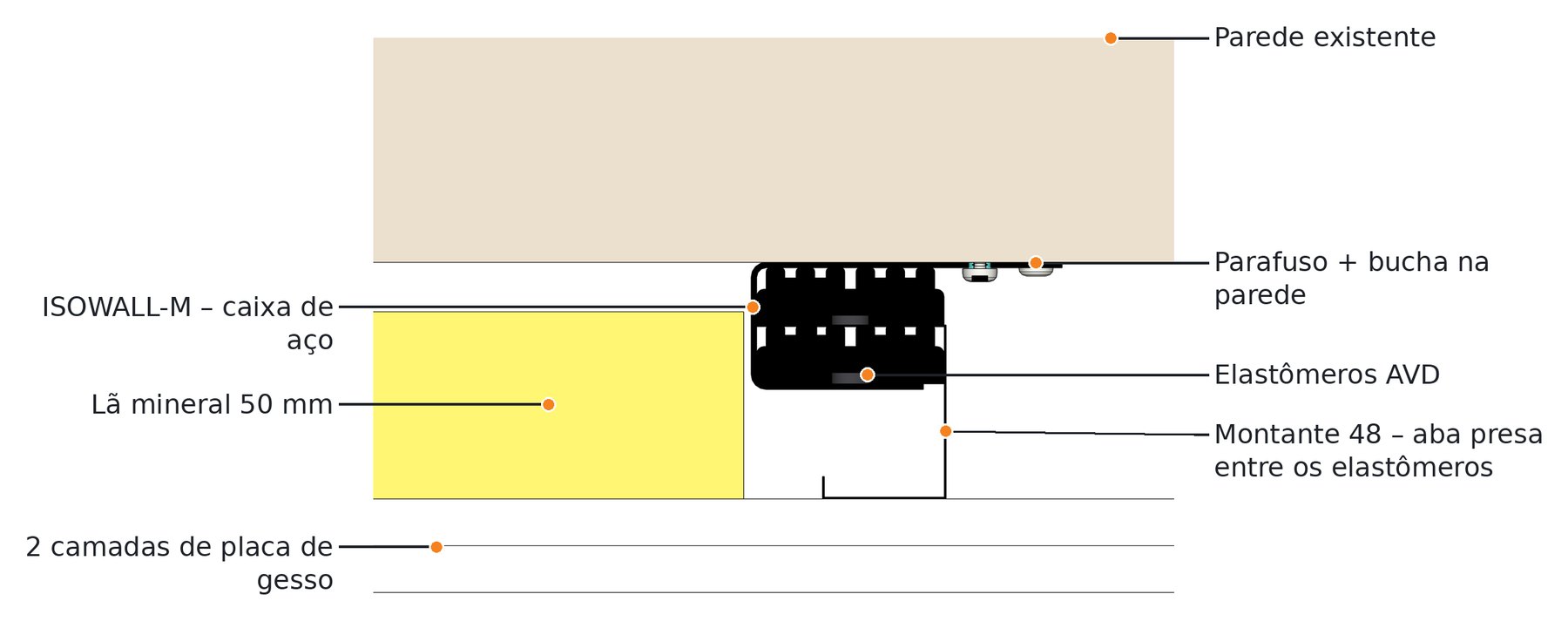

Em corte, dá para ver que o montante toca apenas os elastômeros AVD. A caixa de aço é parafusada na parede existente e não há nenhum contato metálico entre o montante e a parede.
Quantos Isowall-M usar

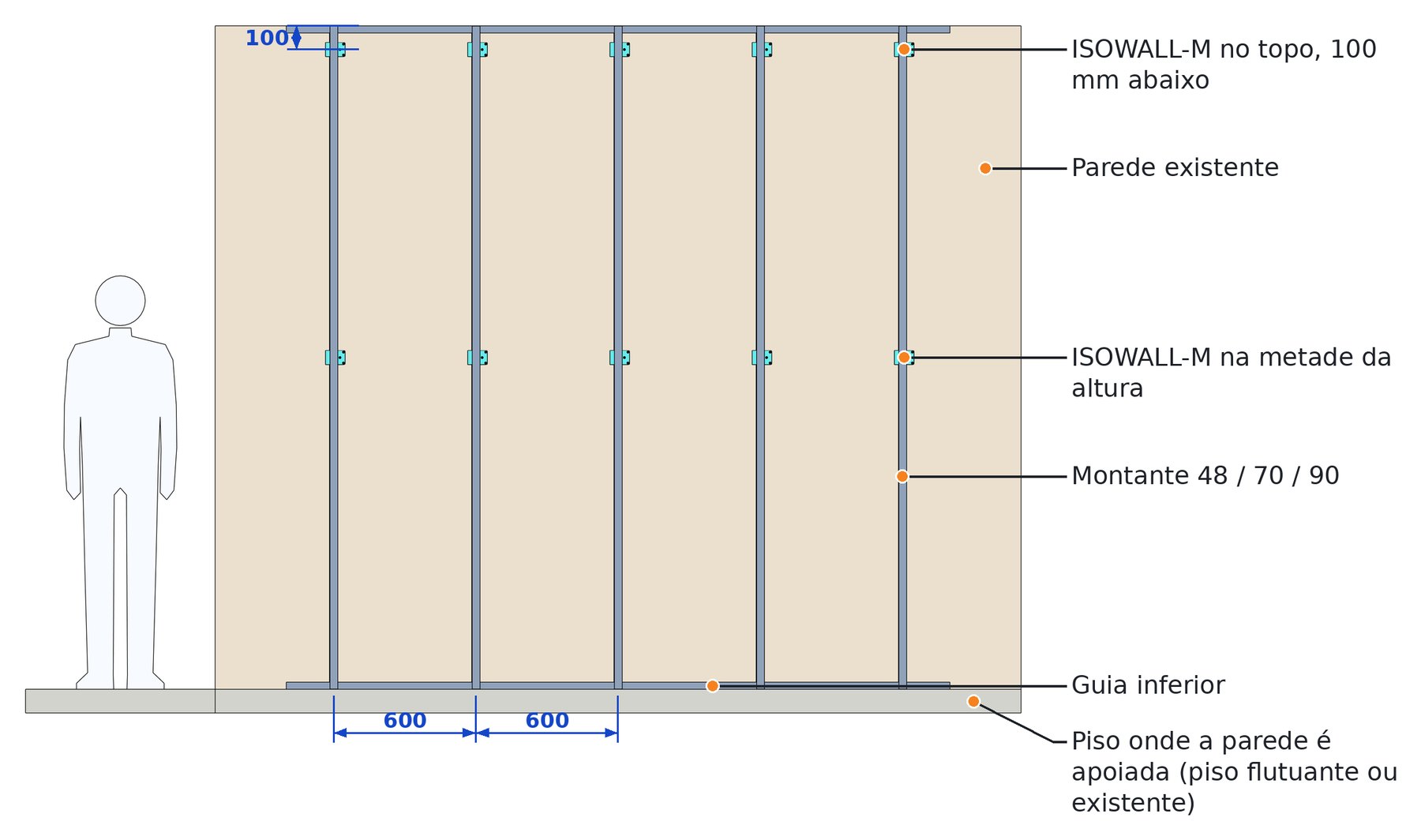

Vista da parede sem as placas de gesso, para mostrar a posição dos amortecedores.
| Item | Indicação |
|---|---|
| Parede de até 3 m | 2 Isowall-M por montante: um na metade da altura e outro no topo, 100 mm abaixo |
| Parede acima de 3 m | Espaçamento máximo de 120 cm entre Isowall-M ao longo do montante (em geral 2,1 peças por m²) |
| Espaçamento dos montantes | 60 cm, salvo casos especiais |
| Montantes compatíveis | 48, 70 e 90 |
| Fixação na parede | 3 parafusos com bucha S6 sem anel |
| Espessura da parede | 9 cm com montante 48 e 2 placas de gesso |
Lã mineral de 50 mm na cavidade e duas camadas de placa de gesso. Para afastar mais a contraparede da parede existente, veja a linha Isowall-L.
Instalação
- Marque e fure a paredeMarque a posição dos Isowall-M, alinhados com os montantes. Fure e coloque as 3 buchas.
- Encaixe no montanteEncaixe o Isowall-M no montante: a aba do montante entra no meio dos elastômeros, que já vêm montados na caixa.
- Parafuse na paredeLeve o montante até a parede, confira o prumo e parafuse a caixa do Isowall-M com os 3 parafusos.
- Complete a contraparedeMonte a guia inferior, a lã mineral de 50 mm e as duas camadas de placa de gesso, parafusadas só nos montantes.
- Vede a folgaDeixe uma folga entre as placas e o piso e preencha com silicone.
Vídeo de instalação do Isowall-M.
O que anula o desempenho
- Montante ou placa encostando na parede existente: forma uma ponte acústica.
- Montante fixado direto na parede, sem o Isowall-M.
- Placa de gesso apoiada no piso.
Downloads
Texto para memorial descritivo
Copie e cole na especificação do projeto.
Envie o projeto da contraparede para a AVD
Envie a planta com as paredes e o pé-direito. A AVD calcula a quantidade de Isowall-M e envia a proposta. Segunda a quinta, das 7h às 17h. Sexta, das 7h às 16h.
