ISOGUIA 48, 70 e 90 – parede desacoplada da laje

ISOGUIA 48 · 70 · 90 parede de drywall desacoplada da laje

Para a parede nova não encostar na estrutura do prédio

A Isoguia é uma tira de elastômero AVD que fica sob toda a guia de drywall. A guia não toca a laje: ela se apoia só na Isoguia e é fixada pelo Pflex, uma bucha de elastômero com arruela e parafuso. O parafuso não encosta na guia. Assim, a fixação não cria um caminho rígido para a vibração e o isolamento acústico da parede melhora.

48 · 70 · 90largura da guia (mm)
30 cmcomprimento de cada Isoguia
Ø20 mmfuro na guia (serra copo)
Pflexfixação em elastômero
Orçar no WhatsApp PDF e DWG

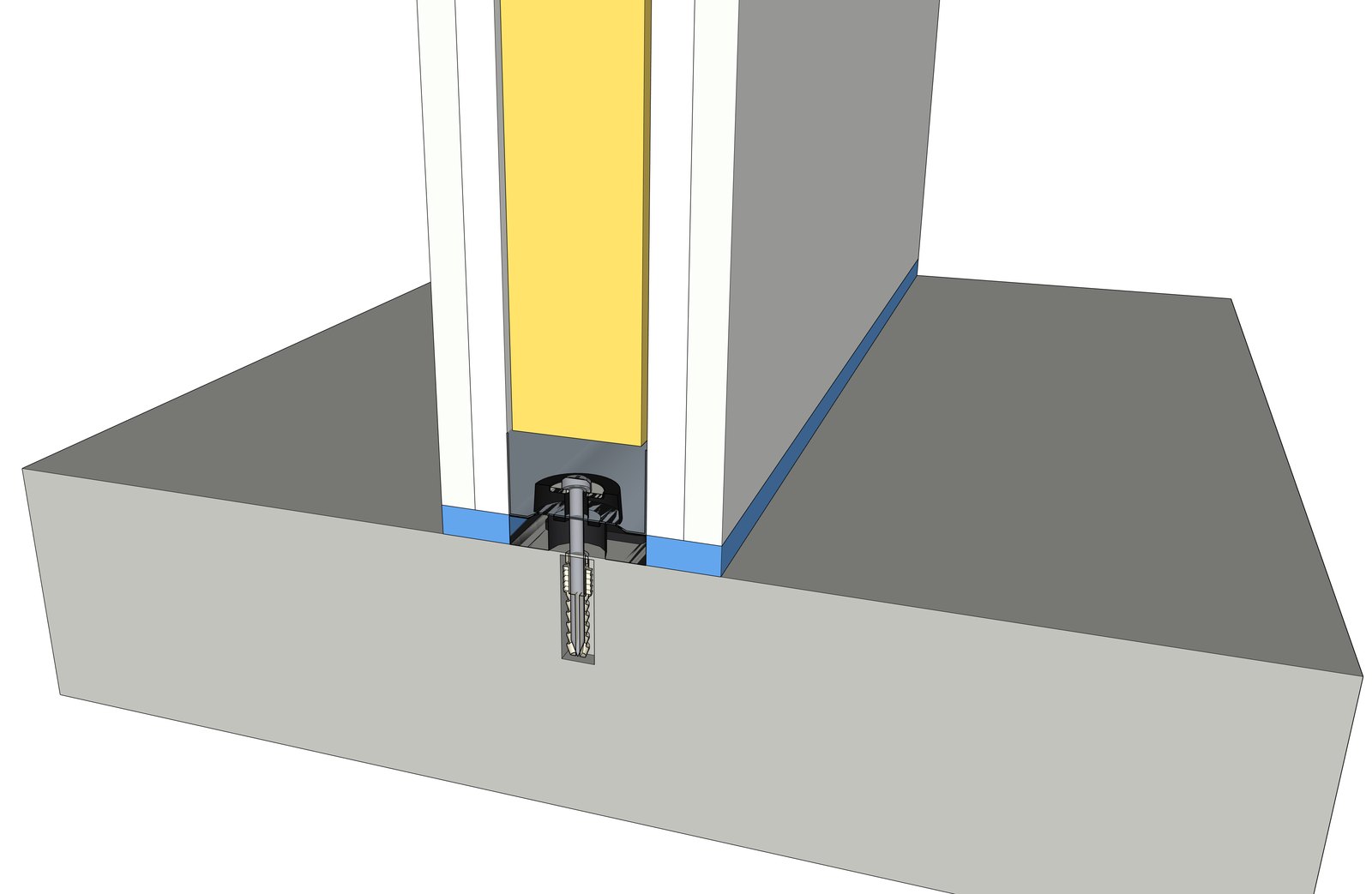

Corte da parede de drywall no ponto de fixação: Isoguia sob a guia, bucha Pflex, arruela e parafuso na laje

Corte no ponto de fixação: a guia fica sobre a Isoguia e o parafuso passa por dentro da bucha Pflex.

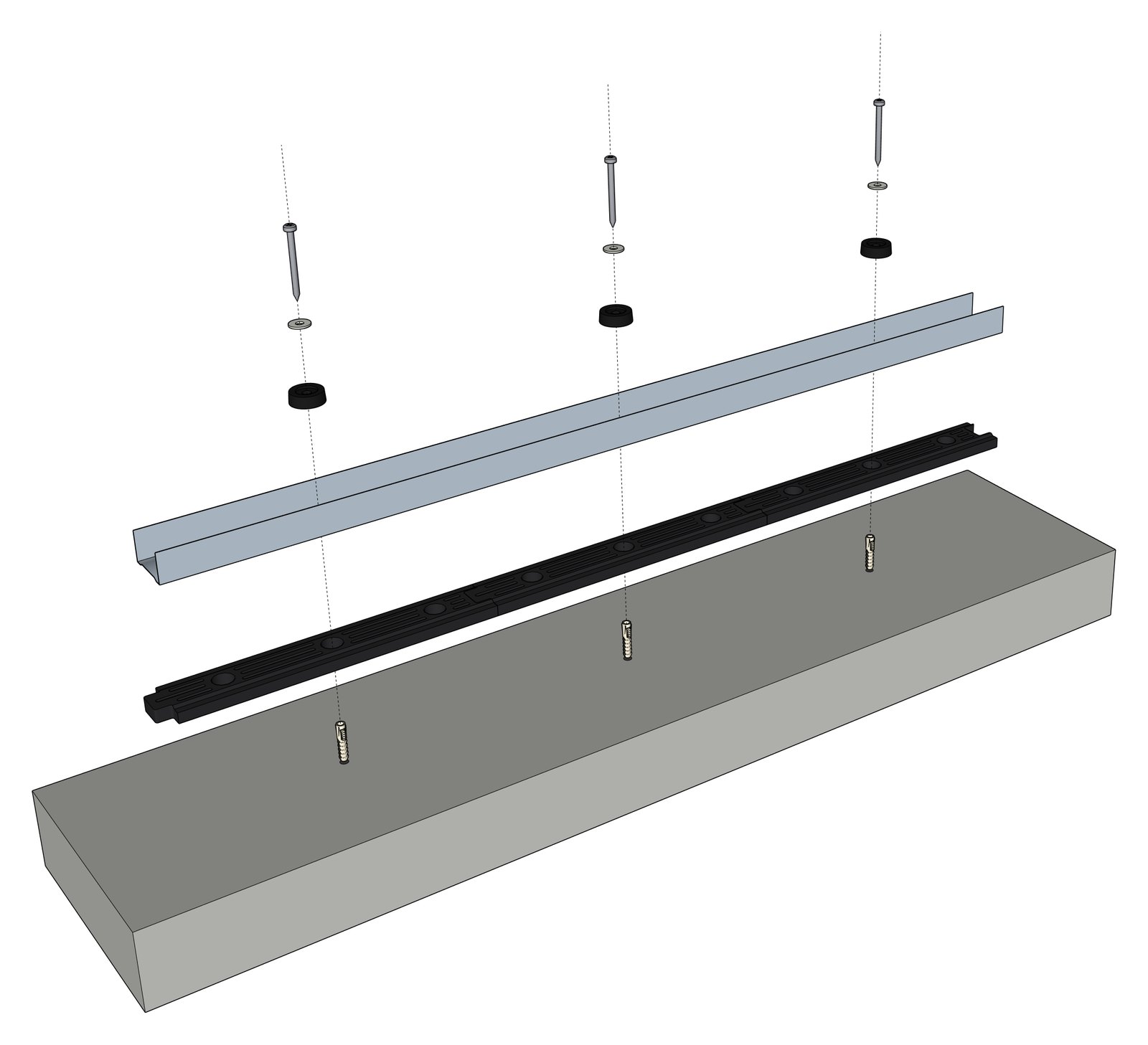

Vista explodida: laje, bucha, Isoguia, guia com furo de 20 mm, Pflex, arruela e parafuso
Vista explodida da fixação da guia.

Como funciona

A parede de drywall comum é parafusada direto na laje. A vibração do piso passa para a parede, e o som da parede passa para o prédio. Com a Isoguia, a parede fica apoiada em elastômero em toda a extensão da guia.

Componentes, de baixo para cima

  • 1 · Laje ou piso de concreto
  • 2 · Bucha de fixação na laje
  • 3 · Isoguia elastômero AVD
  • 4 · Guia de drywall furo Ø20 mm
  • 5 · Pflex bucha de elastômero AVD
  • 6 · Arruela
  • 7 · Parafuso

Onde usar

  • Estúdios, salas de música e sistemas box-in-box.
  • Paredes perto de academias, boliches e outras áreas com impacto na laje.
  • Salas técnicas e ambientes que precisam de mais isolamento.

Escolha pela largura da guia

A instalação é igual nas três versões. Só muda a largura, para acompanhar a guia e o montante da parede.

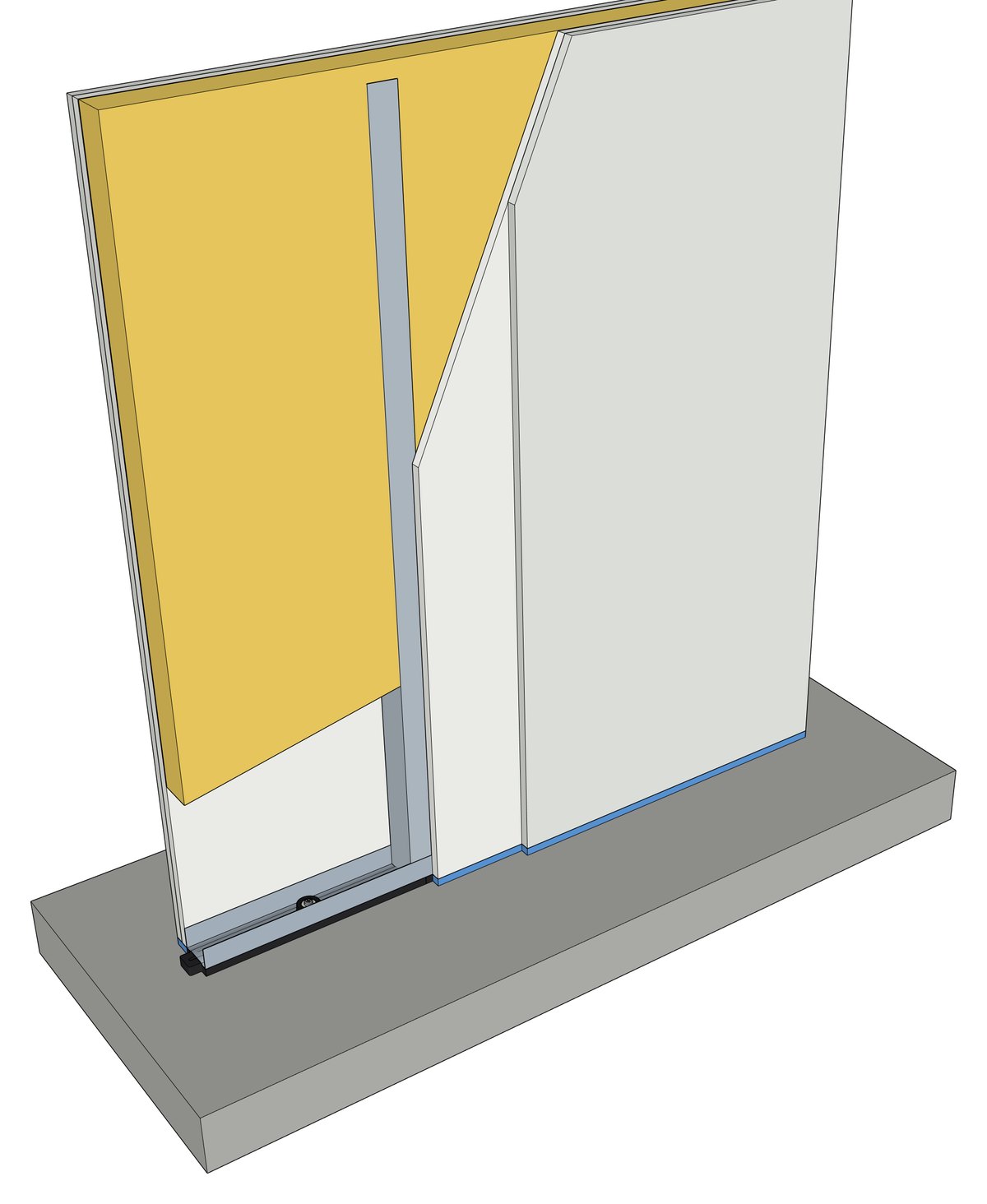

Parede de drywall com guia e montante de 48 mm sobre a Isoguia 48

48 · Parede com guia de 48 mm

Isoguia 48 · fixação com Pflex

Parede de drywall com guia e montante de 70 mm sobre a Isoguia 70

70 · Parede com guia de 70 mm

Isoguia 70 · fixação com Pflex

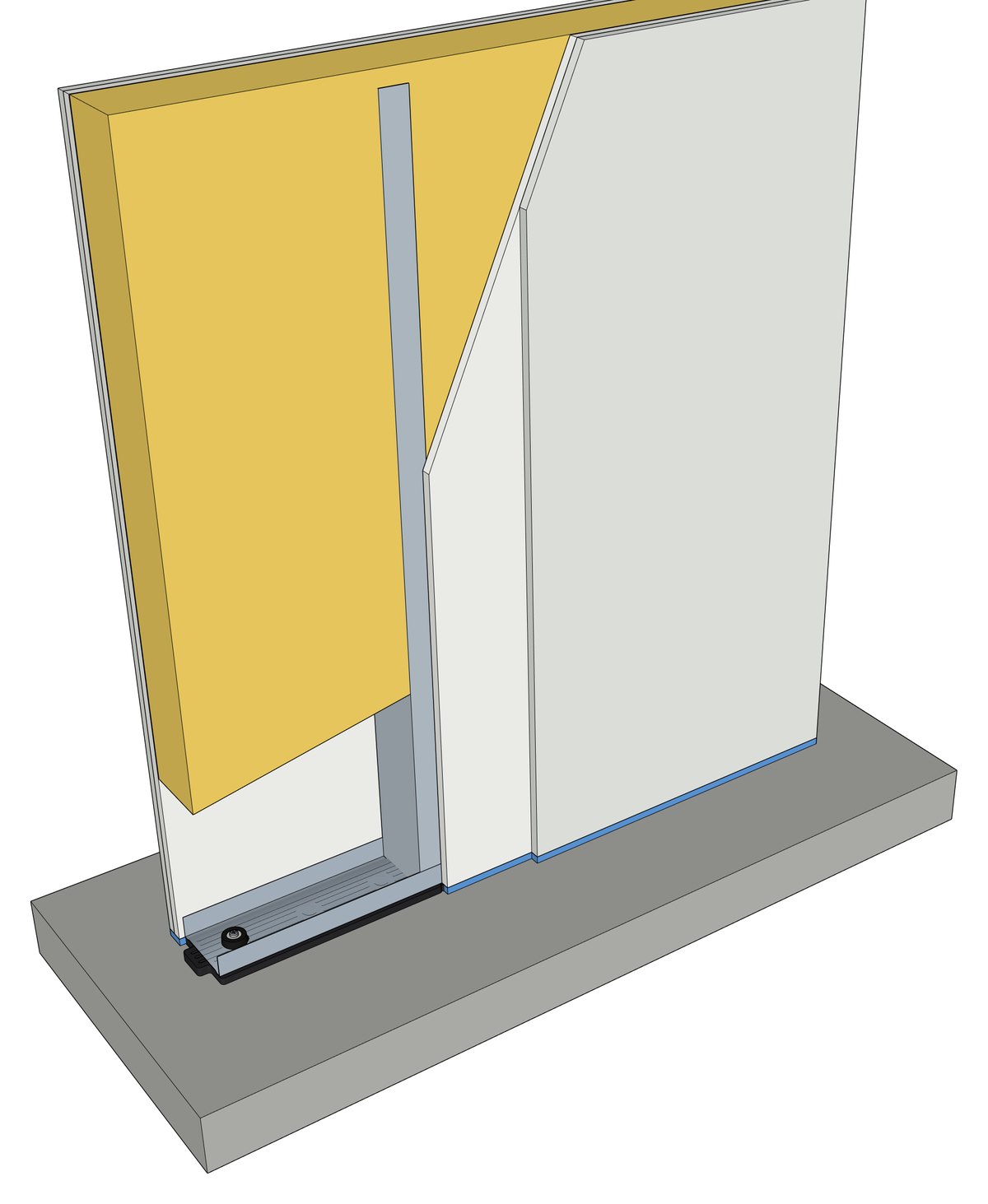

Parede de drywall com guia e montante de 90 mm sobre a Isoguia 90

90 · Parede com guia de 90 mm

Isoguia 90 · fixação com Pflex

A Isoguia 90 é assimétrica: é mais larga para um dos lados.

ParedeIsoguiaFixação
48 mmIsoguia 48Pflex
70 mmIsoguia 70Pflex
90 mmIsoguia 90Pflex

Furo de Ø20 mm na guia, feito com serra copo, em cada ponto de fixação. Cada Isoguia tem 30 cm e é vendida por unidade. Na proposta, a AVD calcula pelos metros lineares de guia da obra.

Corte no ponto de fixação

Corte da Isoguia 48 no ponto do Pflex
48 · guia de 48 mm

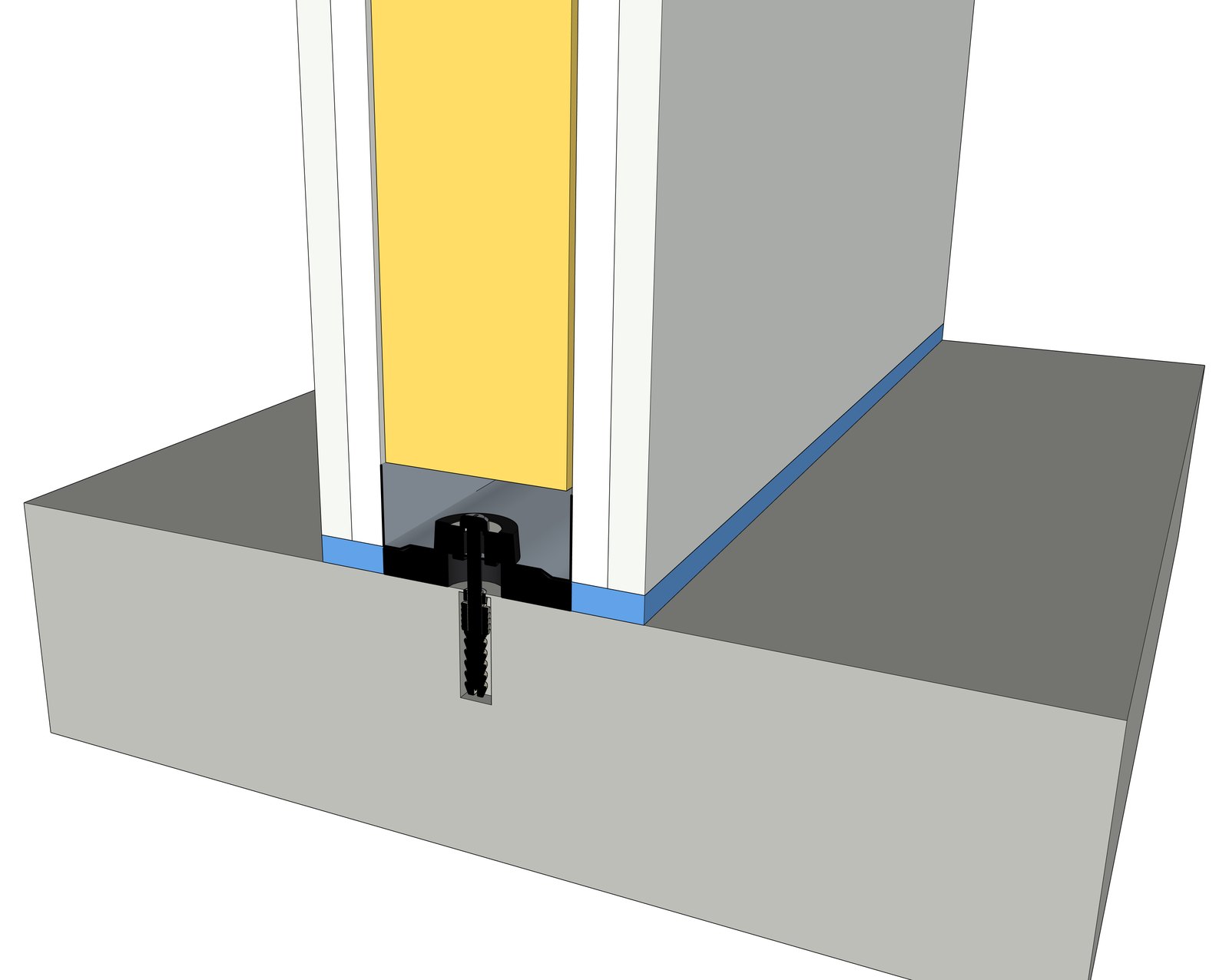

Corte da Isoguia 70 no ponto do Pflex
70 · guia de 70 mm

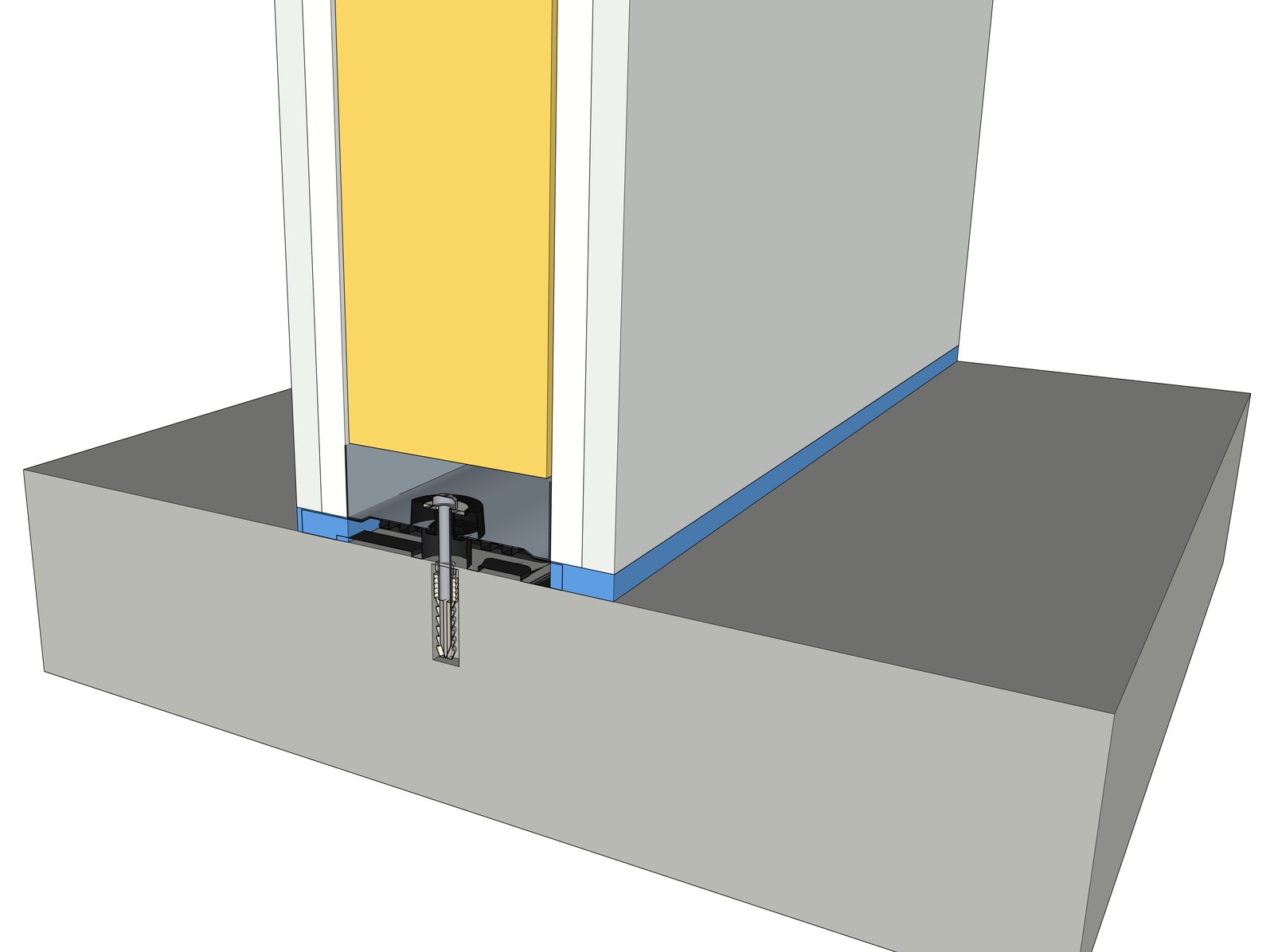

Corte da Isoguia 90 no ponto do Pflex
90 · guia de 90 mm

Desenhos ilustrativos, sem escala. O espaçamento entre os pontos de fixação é definido no projeto.

Instalação

  1. Posicione as IsoguiasColoque as peças no piso, alinhadas com a parede e encostadas entre si. Elas podem ser coladas ou só apoiadas.
  2. Fure a guiaFaça um furo de Ø20 mm com serra copo em cada ponto de fixação.
  3. Apoie a guiaColoque a guia sobre as Isoguias. A guia não pode tocar a laje.
  4. Fure a lajeFure pelo centro do furo da guia e coloque a bucha.
  5. Fixe com o PflexEncaixe a bucha Pflex no furo da guia, coloque a arruela e aperte o parafuso. Não esmague o elastômero.
  6. Monte a paredeMonte os montantes, a lã mineral e as placas (2 camadas de cada lado). Deixe uma folga entre as placas e o piso e preencha com silicone.

O que anula o desempenho

  • Placa de gesso apoiada no piso: forma uma ponte acústica.
  • Parafuso encostado na guia: a fixação fica rígida.
  • Placa parafusada na guia: parafuse as placas só nos montantes.

Texto para memorial descritivo

Copie e cole na especificação do projeto.

Parede de drywall desacoplada da laje com Isoguia AVD sob toda a extensão da guia, no modelo da largura da guia (Isoguia 48, 70 ou 90). Guia fixada com o conjunto Pflex AVD (bucha de elastômero, arruela e parafuso) em furo de Ø20 mm na guia, sem contato do parafuso com a guia. Placas de gesso parafusadas somente nos montantes, com folga em relação ao piso preenchida com silicone. Espaçamento das fixações conforme projeto. Fabricante: AVD – Anti Vibration Dynamics.

Envie o projeto da parede para a AVD

Envie a planta com as paredes, a largura da guia e o pé-direito. A AVD calcula os metros lineares e envia a proposta. Segunda a quinta, das 7h às 17h. Sexta, das 7h às 16h.
